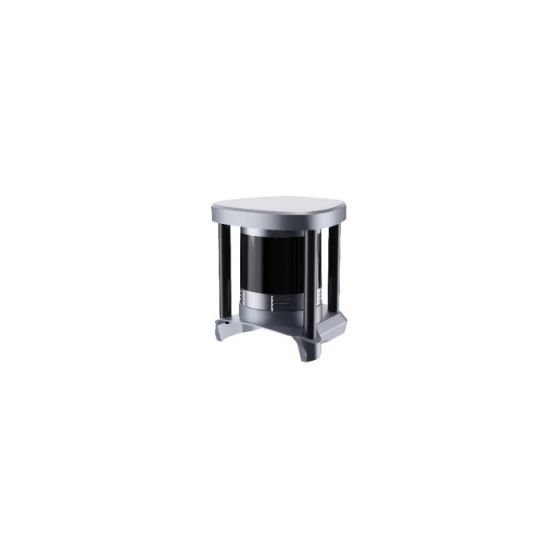

Unitree Helios 5515 Lidar (Helios 5515 Lidar)

Helios 5515 Lidar B2 Serija Pribor (Helios 5515 Lidar)

U praktičnom smislu, naziv pribora “Helios 5515” široko je povezan s RoboSense RS-Helios-5515 platformom senzora—LiDAR-om nove generacije s više zraka dizajniranim za navigaciju robota, autonomna vozila, V2X/V2R aplikacije i mapiranje.

Kao senzor percepcije, Helios 5515 se prvenstveno koristi za generiranje gustih 3D podataka o točkama za zadatke kao što su SLAM (Simultano Lokacija i Mapiranje), detekcija prepreka, modeliranje okoline i autonomno planiranje ruta. Posebno se ističe kombinacijom širokog vertikalnog vidnog polja od 70° (nagnutog prema dolje radi smanjenja mrtvog kuta) s detekcijom na velikim udaljenostima i industrijskom zaštitom od okoline.

Dizajn i Značajke

32-zraka višelinijski 3D skeniranje

Helios 5515 se opisuje kao 32-zraka (32-linijski) LiDAR, što znači da emitira i prima više laserskih kanala istovremeno kako bi izgradio 3D prikaz okoline.
Ova arhitektura se obično koristi kada robot treba ravnotežu između:

• Gustina točaka (za vjernost mapiranja)

• Odgovor u stvarnom vremenu (za navigaciju)

• Svijest u svim smjerovima (za sigurnost i detekciju prepreka)

Ultra-široko vertikalno vidno polje za smanjenje mrtvih kutova

Jedna od karakterističnih osobina dizajna RS-Helios-5515 je 70° vertikalno FoV (približno −55° do +15°) s nagibom prema dolje, namijenjenim smanjenju mrtvih zona u blizini dok još uvijek podržava percepciju na velikim udaljenostima.
Ova geometrija je posebno korisna za mobilne robote koji djeluju u blizini:

• stepenica i rampi

• neravnog tla i rubnika

• paleta, otpada i niskih prepreka

• industrijskih okruženja s čestim preprekama

360° horizontalna svijest

Helios 5515 podržava 360° horizontalno vidno polje, što je tipično za rotirajuće višezrakaste LiDAR senzore korištene na robotima koji moraju percipirati opasnosti iz bilo kojeg smjera.

Robusnost okoline i upravljanje smetnjama

Komercijalni opisi ističu značajke usmjerene na pouzdanost u stvarnom svijetu, uključujući:

• IP67 zaštitni razred

• Radna temperatura do −30°C

• Funkcije opisane kao uklanjanje šuma od kiše/mglice/snijega/prašine

• Zaštita od jakog svjetla i višeradarnih smetnji (tvrtka tvrdi)

Ove osobine su u skladu s korištenjem u robotici gdje performanse moraju ostati stabilne u varijabilnim uvjetima osvjetljenja i vremena.

Tehnologija i Specifikacije

Osnovne specifikacije senzora

Javne tehničke liste za RS-Helios-5515 obično specificiraju:

• Laserske zrake: 32

• Valna duljina: 905 nm

• Sigurnost lasera: Klasa 1

• Maksimalni domet: do 150 m (često također prikazano kao 80 m @ 10% refleksije u nekim popisima)

• Mrtvi kut: ≤ 0.1 m

• Točaka po sekundi: ~576,000 (jedan povrat), ~1,152,000 (dvostruki povrat)

• Horizontalno FoV: 360°

• Vertikalno FoV: 70° (−55° do +15°)

• Horizontalna kutna rezolucija: 0.2° / 0.4°

• Vertikalna kutna rezolucija: do 1.33°

• Brzina rotacije: 600 / 1200 okr/min

Karakteristike napajanja i fizičke integracije

Tipični detalji integracije pronađeni na tehničkim stranicama prodavača uključuju:

• Ulazni napon: 9V–32V

• Tipična potrošnja energije: ~12W

• Zaštita: IP67

• Radna temperatura: −30°C do 60°C

• Približne dimenzije: ~Ø100mm × H100mm

• Približna težina: ~1.0 kg (bez kablova)

Konfiguracija, nadzor i upravljanje firmverom

Korisnički priručnik RS-Helios-5515 ukazuje da se može pristupiti i kontrolirati putem web sučelja, podržavajući radnje poput postavljanja parametara, pregledavanja statusa uređaja i ažuriranja firmvera.
Ovo je važno za robotiku jer omogućuje:

• dosljedne radne tokove kalibracije

• daljinsku dijagnostiku

• standardizirane prakse konfiguracije flote

• kontrolirano upravljanje životnim ciklusom firmvera

Aplikacije i Upotrebe

Autonomna navigacija i SLAM za robote s nogama

Na četveronožnim robotima kao što su Unitree B2-serija, Helios 5515 se obično bira za pružanje pouzdane 3D percepcije za:

• SLAM temeljen na LiDAR-u

• detekciju i izbjegavanje prepreka

• autonomno praćenje ruta u objektima

• mapiranje za ponovljive inspekcijske misije

Budući da roboti s nogama često nailaze na promjene nagiba/okreta i varijabilno tlo, LiDAR s širokim vertikalnim FoV može poboljšati robusnost za razumijevanje scena u blizini.

Industrijska inspekcija i patrola objekata

Industrijska okruženja često uključuju niske prepreke, uske hodnike, reflektirajuće površine i promjenjive uvjete. LiDAR s širokim FoV podržava dosljednu percepciju za:

• strukturalnu navigaciju u skladištima i postrojenjima

• patrolne rute u velikim područjima

• prikupljanje podataka o inspekciji (uparen s kamerama i termalnim senzorima)

Istraživanje robotike, mapiranje i terenska eksperimentacija

RS-Helios-5515 se pojavljuje u kontekstima primijenjenog istraživanja, uključujući sustave SLAM fuzije više senzora gdje se koristi kao primarni LiDAR ulaz.
Istraživački timovi često biraju 32-zraka LiDAR kada im je potrebna jača prostorna struktura od 16-zrakastih senzora, ali žele manju, ekonomičniju opciju od sustava s vrlo visokim brojem kanala.

Vanjska i polustrukturirana navigacija

S dugim mjerenjem i značajkama uklanjanja šuma usmjerenim na vrijeme koje opisuju prodavači, Helios 5515 se često pozicionira za vanjsku ili polustrukturiranu navigaciju gdje osvjetljenje i šum okoline mogu utjecati na percepciju.

FAQ Odjeljak

Što je Unitree Helios 5515 LiDAR?

Unitree Helios 5515 LiDAR je 32-zraka, 360° 3D LiDAR senzor prodavan kao dodatak za percepciju za robote Unitree B2-serije i široko povezan s RoboSense RS-Helios-5515 platformom koja se koristi za navigaciju robota i mapiranje.

Kako radi Helios 5515 LiDAR?

Radi tako da emitira laserske pulse (905 nm) i mjeri vrijeme povratka kako bi izračunao udaljenosti, proizvodeći rotirajući 3D oblak točaka. S 32 zrake i 70° vertikalnim vidnim poljem, može detektirati prepreke i strukture preko širokog dijela okoline.

Zašto je Helios 5515 LiDAR važan?

Važan je jer je LiDAR osnovni senzor za SLAM, izbjegavanje prepreka i autonomnu navigaciju. Široko vertikalno FoV i visoka stopa točaka Helios 5515 pomažu robotima da percipiraju opasnosti u blizini i sigurnije se kreću kroz složene prostore.

Koje su prednosti Helios 5515 LiDAR-a?

Ključne prednosti uključuju 150 m-klasno mjerenje, 32-zraka 3D skeniranje, 70° vertikalno FoV, visoku propusnost oblaka točaka i industrijske značajke trajnosti poput IP67 i širokog raspona radnih temperatura.

Sažetak

Unitree Helios 5515 LiDAR je 32-zraka, 360° 3D senzor percepcije koji se obično nudi kao dodatak za Unitree B2-seriju i blisko je povezan s RoboSense RS-Helios-5515 platformom. S 70° vertikalnim vidnim poljem, mjerenjem na velikim udaljenostima (do 150 m), visokom propusnošću oblaka točaka i industrijskim značajkama trajnosti kao što su IP67 zaštita i širok raspon radnih temperatura, široko se koristi za navigaciju robota, SLAM, mapiranje i detekciju prepreka u industrijskim i istraživačkim okruženjima.
