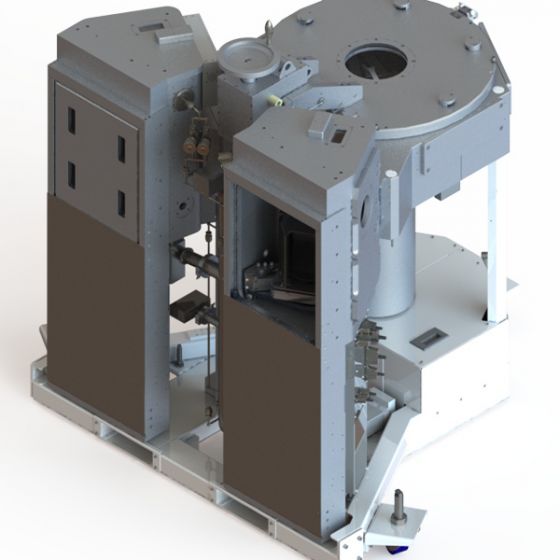

SIASUN Vacuum Transfer Platform Diagram 600 (Diagram 600)

Bu bağlamda, "vakum transfer platformu" genellikle yükleme/boşaltma arayüzleri ile vakum tabanlı işlem modülleri arasındawafer hareketini sağlayan entegre bir alt sistem anlamına gelir; bu, kontaminasyon riskini azaltmak ve tekrarlanabilir üretim akışlarını desteklemek için kontrollü basınç koşullarını korur.

Diagram 600 için kamuya açık ürün tanımları, onu esas olarak yarı iletken çip üretim tesislerindewafer transferi için kullanılan bir platform olarak tanımlar ve yükleme/boşaltma odaları (yükleme kilitleri), bir transfer odası, bir ön hizalayıcı ve bir vakum robotuiçeren bir mimariyi tanımlar; yüksek temizlik operasyonunu desteklemek için vakum çıkarma ve geri doldurma

işlevleri ile. Daha geniş yarı iletken aletlerinde, vakum transfer platformları ön uç otomasyonunun (genellikle bir EFEM veya FOUP arayüzü) aşağısında ve işlem odalarının yukarısında yer alır. Ana amacı, wafer'ları vakum altında

(veya kontrollü vakum geçişleri aracılığıyla) taşımaktır, böylece işlem odalarının döngüler arasında atmosferle havalandırılmasına gerek kalmaz—bu yaklaşım, verimliliği ve işlem istikrarını destekler.

Tasarım ve Özellikler

Sistem düzeyinde mimari

• Tipik bir vakum transfer platformu, birden fazla oda ve arayüz etrafında organize edilmiştir: Yükleme/Boşaltma odaları (Yükleme Kilitleri):

• Atmosferik basınç ve vakum arasında döngü yapan ara odalar, wafer'ların ana vakum ortamını havalandırmadan vakum aletlerine girmesine/çıkmasına izin verir. Transfer odası:

• Bir wafer taşıma robotunun arayüzler arasında substratları hareket ettirdiği kontrollü ortamı sağlayan merkezi bir vakum odasıdır. Vakum robotu:

• Vakum altında alma/yerleştirme işlemlerini gerçekleştiren iç taşıma mekanizmasıdır. Ön hizalayıcı (wafer yönlendirici):

İşlem modüllerine veya aşağı akışta taşıma pozisyonlarına transfer edilmeden önce wafer'ları yönlendirmek veya merkezlemek için kullanılan bir modüldür.SIASUN’un Diagram 600 listesi, bu temel modülleri açıkça adlandırmaktadır—yükleme/boşaltma odaları, transfer odası, ön hizalayıcı ve vakum robotu

—ana dahil edilen işlevsel unsurlar olarak.

Vakum çıkarma ve geri doldurma Diagram 600 tanımı ayrıca "vakum çıkarma ve geri doldurma"

işlevlerine atıfta bulunur ve yüksek temizlik operasyonuna yöneliktir. Yarı iletken vakum sistemlerinde, yükleme kilitleri ve transfer modülleri genellikle atmosferik taşıma ve vakum işleme arasında wafer'ları geçiş yapmak için kontrollü pompa boşaltma ve havalandırma (geri doldurma) prosedürleri kullanır; bu, parçacık girişini azaltırken basınç şoklarını sınırlamaya yardımcı olur.

Temizlik ve kontaminasyon kontrolü amacı Vakum altında yarı iletken wafer transferi, kontaminasyon kontrolü ile güçlü bir şekilde bağlantılıdır. Sektör referansları, wafer'ların yükleme kilidi odaları

aracılığıyla vakum aletlerine girdiğini ve çıktığını, doğru vakum seviyelerini korumak ve parçacık hassasiyetine sahip süreçleri desteklemek için nasıl hareket ettiğini açıklar. Diagram 600, "yüksek temizlik" ifadesiyle sunulmakta olup, wafer fabrikalarında vakum transfer platformları için motivasyonlarla tutarlıdır.

Teknoloji ve Özellikler

Temel işlevsel modüller

• Diagram 600 için kamuya açık bilgiler genellikle yüksek düzeydedir. Ürün listesi, platformun ana unsurlarını tanımlar ancak tam bir veri sayfası yayımlamaz (örneğin, wafer boyutu desteği, pompalama hızı, robot tekrarlanabilirliği, döngü süresi). Kamuya açık olarak belirtilen, Diagram 600'ün "esas olarak wafer transferini kolaylaştırdığı" ve aşağıdaki modülleri içerdiğidir:

• Yükleme/Boşaltma odaları (yükleme kilitleri)

• Transfer odası

• Ön hizalayıcı

• Vakum robotu

Vakum çıkarma ve geri doldurma yeteneği

Vakum transfer modülleri genellikle nasıl çalışır Vakum altında yarı iletken wafer transferi, kontaminasyon kontrolü ile güçlü bir şekilde bağlantılıdır. Sektör referansları, wafer'ların Yarı iletken vakum aletlerinde, basınç geçiş tamponları olarak işlev görür. Wafer'lar, hedef vakum seviyesine ulaşmadan önce bir yükleme kilidi aracılığıyla girer/çıkar.transfer odası

içinde, bir robot kolu wafer'ları arayüzler ve bağlı işlem modülleri arasında taşır. Patentler ve teknik tanımlar genellikle bu düzenlemeyi tasvir eder: işlem odaları bir transfer odasına bağlıdır ve bir robot wafer'ları işlem odaları ve yükleme kilitleri arasında taşır.

Ön hizalamanın rolü Bir ön hizalayıcı

(aynı zamanda yönlendirici/hizalayıcı olarak da adlandırılır), wafer'ların sonraki aşamalara yüklenmeden önce doğru bir şekilde hizalanmasını sağlamak için kullanılır. Vakum sistemlerini tanımlayan patent literatürü, işlem veya yükleme kilidi odalarına yüklenirken doğru hizalamayı sağlamak için ön uçta veya transfer yolunda bulunan wafer hizalayıcılarına sıkça atıfta bulunur.

"Diagram 600" ürün adı hakkında notlar "Diagram 600", dağıtıcı tarzı listelerde SIASUN vakum transfer platformu için bir parça/model adı

olarak görünmektedir. Mevcut kaynaklarda kamuya açık bir SIASUN mühendislik veri sayfası olmadan, model spesifik sayısal özellikler alıntı ve yapılandırma bağımlı olarak ele alınmalıdır.

Uygulamalar ve Kullanım Durumları

Yarı iletken wafer üretimi Diagram 600 için tanımlanan birincil uygulama,yarı iletken çip üretim tesislerinde

• wafer transferidir. Tipik kullanım durumları şunları içerir: Vakum ortamları gerektiren yükleme kilidi modülleri ve işlem aletleri arasında wafer transferi (örneğin, kaplama, aşındırma, yüzey işlemi).

• Birden fazla işlem modülünün tek bir vakum transfer odasına bağlandığı çok adımlı alet kümelerini desteklemek.

Vakum işlem aracı kümeleri

Vakum transfer platformları genellikle küme aracı mimarileri oluşturmak için kullanılır; burada birkaç işlem odası merkezi bir transfer odası etrafında bağlanır. Bu, wafer'ların adımlar arasında atmosferle maruz kalmadan taşınmasını destekler, verimliliği artırır ve hassas yüzey kimyasını mümkün kılar.

Araştırma, pilot hatlar ve özel mikro üretim

Büyük wafer fabrikaları en görünür dağıtım olsa da, vakum transfer sistemleri R&D ve pilot ortamlarda da kullanılmaktadır—özellikle ultra temiz taşıma ve kontrollü atmosfer geçişlerinin gerekli olduğu yerlerde. Yükleme kilidi ve transfer odaları, vakum tabanlı yarı iletken üretim iş akışlarında temel yapı taşları olarak geniş çapta tanınmaktadır.

Avantajlar / Faydalar

Azaltılmış alet havalandırması ve artırılmış verimlilik

Vakum transfer platformlarının birincil faydası, ana işlem vakum ortamının stabil kalabilmesidir wafer'lar bir yükleme kilidi aracılığıyla yüklenip/boşaltılırken. Sektör kaynakları, wafer'ların doğru vakum seviyelerini sağlamak ve parçacık hassasiyetine sahip koşulları korumak için yükleme kilitleri aracılığıyla nasıl girdiğini/çıktığını açıklar.

Daha iyi kontaminasyon kontrolü

Vakum transferi ve kontrollü yükleme kilidi döngüleri, ana vakum ortamlarını tekrar tekrar havalandırmaya kıyasla parçacık girişini azaltmaya yardımcı olur. Transfer sırasında vakum koşullarını korumak, odalar arasında wafer hareketi sırasında kontaminasyonu önlemek için önemli olarak vurgulanmaktadır.

Tekrarlanabilir, otomatik wafer taşıma

Bir vakum robotu kullanarak, transfer odası içinde wafer hareketi tekrarlanabilir hale gelir ve manuel taşıma ile daha az bağımlı olur—bu, kalite tutarlılığını destekler ve daha yüksek otomasyon seviyelerini mümkün kılar. Diagram 600'ün bir vakum robotu içermesi, bu standart yaklaşımla uyumludur.

Hizalama ve yerleştirme doğruluğu desteği

Bir Bir dahil etmek, tutarlı yönlendirme ve yerleştirme sağlar—bu, belirli işlem akışlarında bilinen bir wafer yönelimi varsayan aşağı akış süreçleri için önemlidir (örneğin, belirli işlem akışlarında çentik/düz hizalama).

SSS Bölümü

SIASUN Vakum Transfer Platformu Diagram 600 (Diagram 600) nedir?

Bu, yarı iletken tesisleri için tasarlanmış bir vakum wafer transfer platformudur ve wafer transferini kolaylaştıran bir sistem olarak tanımlanır ve yükleme/boşaltma odaları, bir transfer odası, bir ön hizalayıcı ve bir vakum robotuiçerir; vakum çıkarma/geri doldurma işlevleri ile.

Diagram 600 nasıl çalışır?

Tipik bir iş akışında, wafer'lar atmosferik basınç ve vakum arasında döngü yapan Vakum altında yarı iletken wafer transferi, kontaminasyon kontrolü ile güçlü bir şekilde bağlantılıdır. Sektör referansları, wafer'ların aracılığıyla geçer, ardından bir vakum robotu wafer'ları basınç geçiş tamponları olarak işlev görür. Wafer'lar, hedef vakum seviyesine ulaşmadan önce bir yükleme kilidi aracılığıyla girer/çıkar. aşağı akış alet arayüzlerine taşır. Diagram 600, yaygın vakum transfer mimarileri ile tutarlı olan bu temel modülleri içerdiği şekilde tanımlanmaktadır.

Vakum transfer platformu yarı iletken üretiminde neden önemlidir?

Vakum transfer platformları, yükleme kilitleri ve vakum transfer odalarıkullanarak hassas işlem ortamlarını stabil tutmaya yardımcı olur; bu, ana vakum modüllerini havalandırma ihtiyacını azaltır ve parçacık hassasiyetine sahip üretim koşullarını destekler.

Diagram 600'daki yükleme kilidi ve transfer odasının rolü nedir?

Yükleme kilitleri, vakum sistemine giren/çıkan wafer'lar için kontrollü bir basınç geçişi sağlar; transfer odası ise iç robot taşıma işlemlerinin gerçekleştiği vakum ortamıdır. Bu ayrım, yarı iletken vakum transfer referanslarında yaygın olarak tanımlanmaktadır.

Diagram 600'ün faydaları nelerdir?

Tanımlanan mimarisine dayanarak, faydalar arasında vakum tabanlı wafer transferi, temizliği sağlamak için vakum çıkarma/geri doldurma, robotik taşımave ön hizalamayer alır—bunların hepsi yarı iletken alet zincirlerinde tekrarlanabilir ve kontaminasyon kontrolü sağlanan hareketi destekler.

Özet

SIASUN Vakum Transfer Platformu Diagram 600 (Diagram 600) yarı iletken odaklı bir vakum wafer transfer sistemi olarak sunulmaktadır ve geleneksel bir vakum alet mimarisi etrafında inşa edilmiştir: yükleme kilitleri (yükleme/boşaltma odaları), bir vakum transfer odası, bir vakum robotu ve yüksek temizlik taşıma amaçlı bir ön hizalayıcıiçeren bir mimariyi tanımlar; yüksek temizlik operasyonunu desteklemek için işlevleri ile. Birçok vakum transfer platformunda olduğu gibi, değeri kontrollü, tekrarlanabilir wafer hareketini vakum altındasağlamakta yatmaktadır; bu, stabil işlem ortamlarını ve kontaminasyona duyarlı üretim iş akışlarını destekler.
