ICOM Active Satellite loftnetkerfi fyrir IC-SAT100 Satellite PTT (AH-41)

In stock

MERKI:: ICOM
HLUTI #:: AH-40
Warranty:: 12 MÁNUÐIR
AVAILABILITY:: USUALLY SHIPS IN 3-5 BUSINESS DAYS
SKU:: ICOM-PTT-Active-AH-41

0,00 EUR

Án VSK: 0,00 EUR

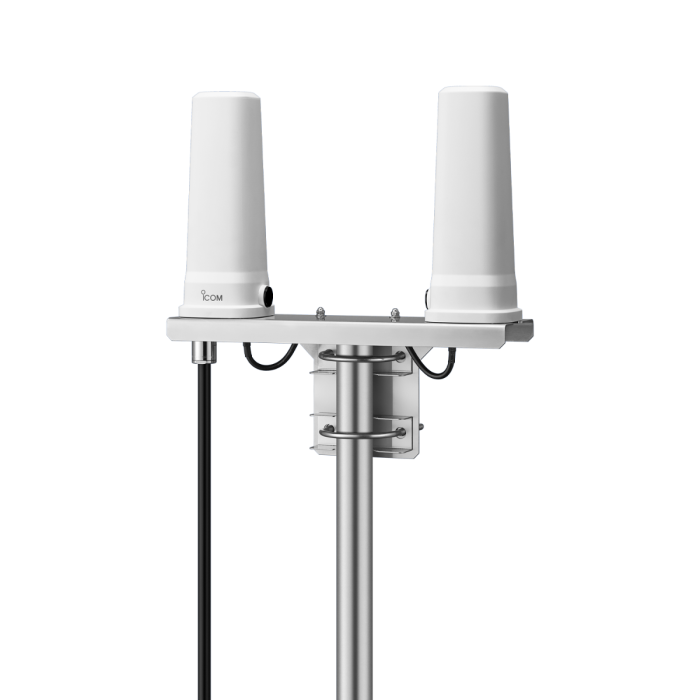

ICOM Active Satellite loftnetkerfi fyrir IC-SAT100 Satellite PTT (AH-41)

・ Nær yfir bæði Iridium® gervihnattatíðni og GNSS L1 band tíðni og veitir lausn fyrir gervihnattasamskipti innandyra
・Notaðu valfrjálsan OPC-2462 (59 m, 193,5 fet) eða kóax snúru frá notanda (hámark 169 m, 554,5 fet) til að fá sjónlínu að gervihnöttnum
・ Power over Coaxial (PoC) flytur raforku í gegnum koax snúruna
– Hægt er að draga úr rafmagnskaplunum
・ Aðskilin uppsetning TX/RX eininga, TX eining með kraftmagnara og RX eining með LNA (Low Noise Amplifier)
・ Aðaleiningin er með IP67 vatnsheldri og rykþéttri vörn fyrir uppsetningu utandyra

Tæknilýsing

ALMENNT

Tíðnisvið	1616,02–1626,48 MHz (TX eining/RX eining) 1575,42–1605,4 MHz (RX eining, GNSS L1 band)
Viðnám loftnets	50 Ω nafnmál (NJ tengi)
Skautun	Hringlaga til hægri
Rekstrarhitasvið	–25°C til +55°C, –13°F til +131°F
Núverandi frárennsli (áætlað)	Minna en 2,5 A (við gengi) Minna en 0,8 A (biðstaða)
Mál (B × H × D) (útskot ekki innifalið)	310 × 326 × 89 mm (TX/RX einingar + krappi) 77 × 200 × 77 mm (hver eining)
Þyngd (áætlað)	1,6 kg, 3,5 lb

TX UNIT

Málúttaksafl	37,7 dBm ± 1 dB (við 23,3 dBm inntak í TX einingu)
Óviðeigandi útblástur	0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz)

RX UNIT

Heildarhagnaður	17 dB ±1,5 dB (við –80 dBm inntak í RX eining)
Hávaðatala	Minna en 3,0 dB
Óviðeigandi útblástur	0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz)

Gildandi IP einkunn

Ingress Protection StandardData
IP einkunn (AH-41 aðaleining)	IP67 (vatnsheldur og rykþétt)

VALFRJÁLÆGUR AUKAHLUTUR

OPC-2462
Koax kapall (59 m, 193,5 fet)

MAGNAÐUR AÐALLONNETSKARNAR

Notaðu valfrjálsan OPC-2642 eða kóaxsnúru frá notanda til að uppfylla Iridium® frammistöðukröfur og í samræmi við FCC reglugerðir.

Krafa um tap á snúru frá rafmagnskassa yfir í AH-41	12,5–13,0 dB tap við 1621 MHz

Viðmiðunarsnúra	Þvermál	Lengd snúru
Times örbylgjukerfi
LMR 195	4,95 mm, 0,195 tommur	27 m, 88,6 fet
LMR 240	6,10 mm, 0,240 tommur	39 m, 128,0 fet
LMR 300	7,62 mm, 0,300 tommur	49 m, 160,8 fet
LMR 400	10,29 mm, 0,405 tommur	75 m, 246,1 fet
LMR 500	12,70 mm, 0,500 tommur	92 m, 301,8 fet
LMR 600	14,99 mm, 0,590 tommur	115 m, 377,3 fet
LMR 900	22,10 mm, 0,870 tommur	169 m, 554,5 fet
