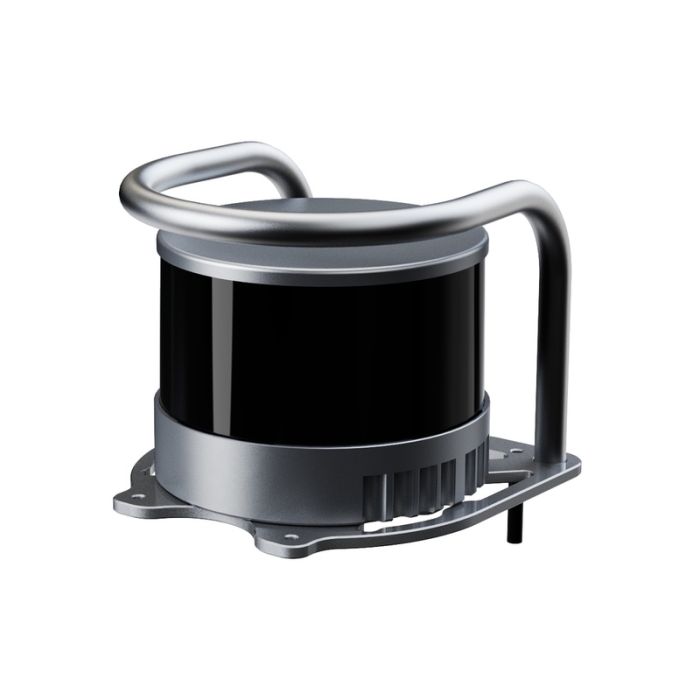

Unitree Go2-W Lidar (XT16 LiDAR)

Unitree Go2-W Lidar (XT16 LiDAR)

Þó að Go2 fjölskyldan frá Unitree sé víða markaðssett umultra-breitt 4D LiDAR kerfi fyrirtækisins (oft lýst sem 360° × 90° með mjög stuttum lágmarks skynjunarfjarlægð), er einnig hægt að stilla Go2 vettvangana með valkostum á LiDAR vélbúnaði fyrir þróun og leiðsagnavinnuflæði. Þróunarefni Unitree gefa til kynna að Go2 sé hægt að nota með Hesai XT16 LiDAR fyrir SLAM leiðsögn (með öðrum studdum LiDAR valkostum).

Í Go2-W vistkerfinu er “XT16 LiDAR” oft tengt við fyrsta flokks stillingar sem markaðssett eru sem Go2-W Ultimate (með XT16 LiDAR) og aukahlutaskrár merktar Go2-W LiDAR (XT16 LiDAR).

Hönnun og eiginleikar

Tilgangur: hærra trúverðugleika 3D skynjun fyrir Go2-W

LiDAR (Light Detection and Ranging) gerir robotum kleift að mæla fjarlægðir með því að senda út laserpúls og greina endurkastin, sem framleiðir 3D punktaský umhverfisins. Fyrir hreyfanlegan robot eins og Go2-Wer LiDAR almennt notað til að:

• skynja hindranir og frjálsan rými í rauntíma

• styðja innanhúss/utanhúss kortlagningu og staðsetningu (SLAM)

• bæta leiðsagnartraust í lágum ljósi eða textúru-fátækum svæðum

• veita stöðuga geometrísk skynjun þar sem myndavélar kunna að vera takmarkaðar

Unitree staðsetur Go2-W sem “akandi á öllum landslagi” hjóladráttarkvadrúp með super-breiðvinkla 3D LiDAR og HD breiðvinkla myndavél, sem styður leiðsagnir á blönduðu landslagi.

XT16: 16-rásar vélræn snúningur LiDAR

“XT16 LiDAR” sem oft er vísað til Go2-W bygginga samsvarar 16-rásar vélrænni (snúandi) LiDAR hönnun. Í þessari uppbyggingu snýst LiDAR og býr stöðugt til 360 gráðu skönnun, sem framleiðir punktaský með lóðréttum lögun byggt á fjölda rása (16). Notendahandbók Hesai PandarXT-16 lýsir 360° láréttri sjónarhorn og 30° lóðréttri sjónarhorn (−15° til +15°).

Þetta gerir XT16 að víða notuðu skynjara fyrir leiðsagnir í robótum þar sem full 360° þekja er hagstæð, og þar sem skönnun þéttleiki er nægjanlegur fyrir kortlagningu og hindrunareyðingu.

Endurkaststillur fyrir ríkari umhverfisupplýsingar

LiDAR kerfi styðja oft mismunandi “endurkast” stillingar—hvernig endurkastin eru skráð frá einum sendum púls. Handbók XT16 listar einnar endurkast stillingar (Síðast/sterkasta/fyrsta) og tvíendurnotkun stillingar (samsafn eins og “Síðast og sterkasta”).
Tvíendurnotkun getur verið gagnleg í flóknum senum (t.d. gróður, girðingar, endurkastandi rusl) þar sem bæði nálæg og fjarlæg endurkast bera gagnlegar upplýsingar.

Iðnaðarlegur styrkleiki

Fyrir notkun í robótum á vettvangi skiptir styrkleiki og innsigling máli. Handbók XT16 listar IP6K7 innsiglingu og skilgreinir laserinn sem Flokkur 1 augnöryggur, sem notar 905 nm bylgjulengd.
Þessar upplýsingar eru sérstaklega mikilvægar þegar Go2-W er notað í ryðguðum aðstæðum, utandyra, eða umhverfi sem krafist er sterkrar skynjarahúsnæðis.

Tækni og forskriftir

Athugið: Nákvæmar XT16 forskriftir geta verið mismunandi eftir útgáfu og birgi. “XT16 LiDAR fyrir Go2-W” getur einnig verið selt sem pakkaður aukahlutur með festingarramma og snúrum. Staðfestu nákvæma gerð og innihald pakka við kaup.

Sjónarhorn og hornupplausn

Frá notendahandbók Hesai PandarXT-16:

• Lárétt sjónarhorn: 360°

• Lóðrétt sjónarhorn: 30° (−15° til +15°)

• Lárétt hornupplausn:

  • 0.09° (5 Hz)

  • 0.18° (10 Hz)

  • 0.36° (20 Hz)

• Lóðrétt lausn: 2°

Þessir þættir hafa áhrif á hversu fínt robotinn getur skynjað geometríu senunnar við mismunandi skönnunartíðni.

Skönnunartíðni (rammi)

Handbók XT16 listar:

• Rammi: 5 Hz, 10 Hz, 20 Hz

Hærri ramma getur bætt viðbragðstíma við hraðri hreyfingu en getur breytt jafnvæginu milli upplausnar, úrvinnslubyrði og gagnaflæðis.

Punktaský gegnumflæði og gagnaeiginleikar

Handbók XT16 veitir frammistöðugögn sem fela í sér:

• Tvíendurnotkun punktahraði: 640,000 punkta/sek

• Punktaský gagnaflæði:

  • Ein endurkast: 12.28 Mbps

  • Tvíendurnotkun: 24.56 Mbps

Hærri punktahraðar bæta almennt kortlagningu og hindrunaskynjun trúverðugleika (fyrirfram gert ráð fyrir nægjanlegum úrvinnslutækjum).

Rafmagn og tengingar

Frá rafmagns forskriftum handbókarinnar og pinna lýsingu:

• Inntakspenna (VIN): 9 til 36 V

• Ethernet: 100BASE-TX er sýnt í pinna lýsingum

Þetta passar við algengar robótavirkjanir þar sem LiDAR sendir gögn yfir Ethernet til tölvu robotsins.

Fjarlægðargeta (algenglega birt fyrir XT16 flokk)

Fjarlægð er oft sögð á mismunandi hátt eftir endurkastandi, lýsingu og skynjunarmöguleika. Algeng XT-sería bæklingur listar:

• Skynjunarfjarlægð allt að 120 m

• Skynjunarmöguleiki (PoD) > 90% fyrir 10% endurkastandi markmið við 80 m (fyrir “miðju 16 rásir” í XT seríu samhengi)

Umsóknir og notkunartilvik

SLAM leiðsögn fyrir Go2-W í flóknum umhverfum

Algengasta ástæðan fyrir því að útbúa Go2-W með XT16 LiDAR er að styðja SLAM leiðsögn—ferlið við að byggja kort á meðan robotinn metur stöðu sína innan þess korts. Þróunarskjöl Unitree staðfesta að Go2 styðji Hesai XT16 LiDAR fyrir SLAM leiðsögn.

Þetta er sérstaklega dýrmæt fyrir:

• vöruhús og flutningsrými

• iðnaðar göng með endurteknum geometríu

• háskólasvæði og stór innanhússsalar

• blandaðar innanhúss/utanhúss yfirfærslusvæði

Bætt hindrunareyðing fyrir hjólalega hreyfingu

Go2-W sameinar hringhagnýti með hindrunarhandfangi. Áreiðanleg hindrunarskynjun hjálpar robotinum að ákveða hvenær á að rúlla, hægja á sér, endurstilla sig eða stíga. Vöru lýsing Unitree’s Go2-W leggur áherslu á “super-breiðvinkla 3D LiDAR” sem hluta af skynjunarsvítu sinni.

Í raunverulegum notkunum hjálpar LiDAR að skynja:

• lágar hindranir og gólf rusl

• stólafætur, pallur, og þröngar stangir

• kantar og rampamörk

• þröngar göngupunkta og dyraramma

Skoðun og ferðir með endurteknum kortlagningu

Fyrirtækjapakkar Go2-W eru oft notaðir fyrir skoðunarferðir, öryggisvaktir, og leiðar-bundna eftirlit. XT16-flokks LiDAR bætir endurtekningu í leiðarvísun og getur stutt hærra traust kortlagningu.

Smásölu skráningar fyrir Go2-W Ultimate með XT16 LiDAR eru almennt staðsett sem fyrsta flokks skoðunar/vaktar stillingar.

Rannsóknir og þróun í robótum

XT16 LiDAR er víða notað í rannsóknum í robótum þar sem þróunaraðilar þurfa staðlaða vélræna LiDAR fyrir:

• kortlagningartilraunir og gagnasöfnun

• prófanir á leiðsagnaralgoritmum

• skynjunarmörkun

• skynjarasamruna (LiDAR + myndavél + IMU)

Kostir / Ávinningur

360° skynjun styður öruggari leiðsögn

Fullur 360° lárétt skönnun gerir Go2-W kleift að skynja hindranir og umhverfisgeometriu í kringum robotinn, sem bætir aðstæðuskynjun í ruglingslegum rýmum.

Sterk rauntíma punktaský úttak

Með 640,000 punkta/sek (tvíendurnotkun), XT16 veitir nægilega þétta punktaský fyrir mörg skoðunar- og leiðsagnartengd verkefni, sérstaklega þegar það er parað við nútíma jaðartölvu.

Iðnaðarleg rafmagns samhæfni og netkerfi

9–36 V inntaksvið og Ethernet úttak passa vel við algengar rafmagns- og netkerfisuppbyggingar í robótum, sem getur einfaldað samþættingu í fyrirtækjabyggingum.

Sterkleiki og augnöryggis hönnun

IP6K7 innsigling og Flokkur 1 augnöryggis laserflokkun eru mikilvægir þættir fyrir notkun í robótum á vettvangi og opinberum sýningarsvæðum.

FAQ Kafli

Hvað er Unitree Go2-W LiDAR (XT16 LiDAR)?

Unitree Go2-W LiDAR (XT16 LiDAR) vísar til XT16-flokks 3D LiDAR skynjara uppsetningar notað á Unitree Go2-W hjóladráttarkvadrúp robotinum til að bæta kortlagningu, hindrunareyðingu, og SLAM leiðsögn.

Hvernig virkar XT16 LiDAR á Go2-W?

XT16 er vélræn snúningur LiDAR sem skannar 360° lárétt og býr til 3D punktaský. Tölvan á Go2-W notar þetta punktaský fyrir leiðsögn og umhverfisskynjun.

Af hverju er XT16 LiDAR mikilvægt fyrir Go2-W leiðsögn?

LiDAR bætir áreiðanleika leiðsagnar með því að skynja hindranir og kortleggja geometríu í rauntíma. Þróunarskjöl Unitree staðfesta að Go2 styðji Hesai XT16 LiDAR fyrir SLAM leiðsögn, sem gerir það að algengum valkosti fyrir háþróaða sjálfstæðisvinnuflæði.

Hverjir eru kostir XT16 LiDAR á Go2-W?

Algengir kostir fela í sér 360° skönnun, fjölendurnotkun, sterkt punktaský úttak (allt að 640,000 punkta/sek í tvíendurnotkun), og sterkar forskriftir eins og IP6K7 og Flokkur 1 augnöryggis.

Samantekt

Unitree Go2-W LiDAR (XT16 LiDAR) er víða vísað til fyrsta flokks skynjunarskipulags fyrir Go2-W hjóladráttarkvadrúp robotinn, almennt notað til að bæta SLAM leiðsögn, kortlagningu, og hindrunareyðingu. Byggt á XT16-flokks vélrænu LiDAR með 360° láréttri skönnun, 30° lóðréttri sjónarhorn, og háu punktaský gegnumflæði (þ.m.t. 640,000 punkta/sek í tvíendurnotkun), styður það fyrirtæki og rannsóknir þar sem áreið
