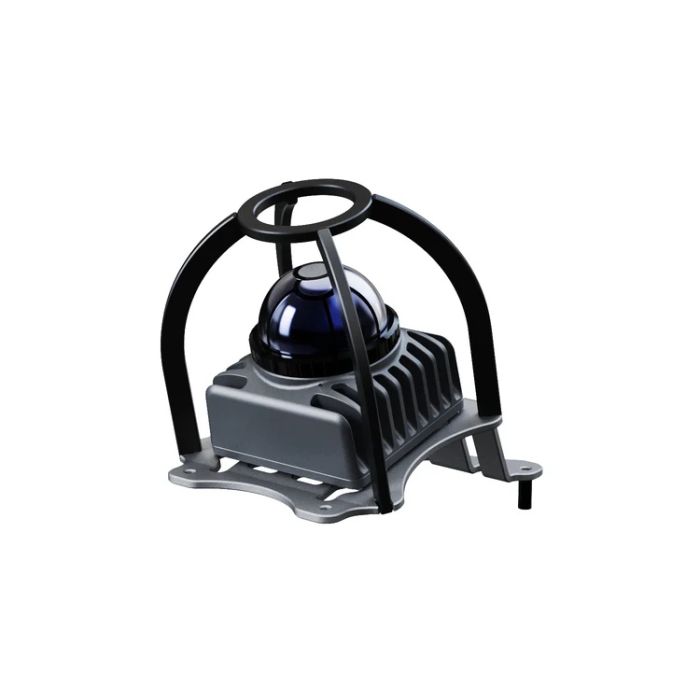

Unitree G1 Mid360 Lidar (G1-MID360L)

G1 Mid360 Lidar G1 Series aukahlutir (G1-Mid360L) (G1-MID360L)

LiDAR (Ljósskynjun og fjarlægðarmæling) skynjarar búa til þrívíddar punktaský með því að mæla fjarlægðir að yfirborðum með laserpúlsum. Á mannlegum vélum eins og Unitree G1 er venjulega notað 3D LiDAR fyrir SLAM (Samhliða staðsetning og kortlagning), sjálfstæðan siglingu, forðast árekstra og stöðuga hreyfingu í flóknum innanhúss- og utanhússumhverfum. Þróunarskjöl Unitree benda til þess að G1 höfuðið sé búið LIVOX-MID360 laser radar, sem undirstrikar hlutverk MID-360 í G1 skynjunarpakka.

Sem vörulýsing G1-MID360L er almennt selt sem sérhæfð eining fyrir Unitree G1 vistkerfið og getur verið veitt með festingartækjum og snúrum fyrir samþættingu.

Hönnun og eiginleikar

360° aðstæðuskynjun fyrir mannlegar siglingar

Livox MID-360 er hannað fyrir alhliða lárétta skönnun og víðtæka lóðrétta þekju. Opinberar sértæknir lista 360° lárétt sjónarhorn og lóðrétta þekju frá -7° til 52°, oft samantekin sem 59° lóðrétt FOV.
Fyrir mannlegar vélar er þessi víðtæka þekja dýrmæt þegar stigið er um hindranir, siglt um troðfullar gangstéttir og greint hættur á mörgum hæðum (gólfóhæð, borðbrúnir, hillur og að hluta til hindranir).

Þétt formfaktor fyrir festingu á höfði eða bol

MID-360 er staðsett sem lítið, létt LiDAR sem hentar fyrir plássskertar platfor. Opinberar sértæknir lista líkamsstærð um 65 × 65 × 60 mm og þyngd ~265 g, sem styður samþættingu á mannlegum höfuðum eða efri líkamsrammum án of mikillar tregðu.

Vélmenna-vænar tengingar og samstilling

Fyrir rauntíma sjálfstæði verður LiDAR gögn að vera afhent með lágum töfum og stöðugum tíma. MID-360 veitir 100BASE-TX Ethernet fyrir gögn úttak og styður samstillingar eiginleika sem framleiðandinn listar.
Ethernet tenging er algengur kostur í vélmenna pakka vegna þess að hún gerir kleift að streyma punktaskýjum áreiðanlega og samþætta við útreikningseiningar sem keyra ROS/ROS2 rásir.

Unitree-sérhæfð samþættingarpakki (festing og snúra)

Listar fyrir Unitree-merkt MID360 pakka nefna oft að festingartæki og sérsniðnar snúrur, auk verndandi festingaskipta fyrir notkun á vettvangi.
Þessi tegund samþættingarpakka getur dregið úr uppsetningartöfum miðað við að sækja sjálfstæðan skynjara og hanna festingar frá grunni.

Tækni og sértæknir

Kjarni LiDAR sértæknir (Livox MID-360 tilvísun)

G1-MID360L tengist Livox MID-360 skynjunar fjölskyldunni, með lykil birtum sértæknir sem fela í sér:

• Laser bylgjulengd: 905 nm

• Laser öryggi: Flokkur 1 (IEC 60825-1:2014)

• Greiningar fjarlægð (100 klx):

  • 40 m @ 10% endurkast

  • 70 m @ 80% endurkast

• Nálægð blind svæði: 0.1 m

• FOV: 360° lárétt, -7° til 52° lóðrétt

• Punktahraði: 200,000 punkta/s (fyrsta endurkast)

• Rammahraði: 10 Hz (venjulegt)

• Fjarlægð nákvæmni (1σ): ≤2 cm (@10 m), ≤3 cm (@0.2 m)

• Horn nákvæmni (1σ): <0.15°

• Gögn port: 100BASE-TX Ethernet

Þessir þættir gera MID-360 að "háþéttu, stutt-til-miðs" LiDAR sem hentar fyrir siglingu og kortlagningu í mörgum vélmenna verkefnum.

Hentar fyrir Unitree G1 skynjunarpakka

Skjöl Unitree tengja skýrt G1 höfuðið við LIVOX-MID360 LiDAR, sem bendir til þess að pallurinn sé hannaður til að nýta þennan skynjara fyrir umhverfisskynjun.
Í raunverulegum verkefnum er MID-360 gögn venjulega sameinuð öðrum skynjurum (sjón, IMU, kóðar) til að framleiða traust staðsetningu og hindrunarlíkan.

Umsóknir og notkunartilvik

1) Sjálfstæð sigling og mannleg hreyfing

Stærsta rekstrarhætta mannlegra véla er árekstrar og óstöðugar skref sem stafa af ófullkominni skynjun. 360° LiDAR styður:

• greiningu hindrana í kringum vélina meðan á snúningi og hliðarskrefum stendur

• kortlagningu gangstétta og herbergja fyrir endurtekna leiðir

• að greina hættur í nálægð (blind-svæði leyfandi)

• aðstoða skrefaáætlun með því að veita rúmfræði nálægra bygginga

Hár punktahraði MID-360 hjálpar til við að viðhalda aðstæðuskynjun meðan vélmennið hreyfist.

2) SLAM kortlagning fyrir innanhússumhverfi

Mikilvæg ástæða fyrir því að velja LiDAR á hreyfanlegu vélmenni er stöðug 3D kortlagning í umhverfi þar sem lýsing breytist eða endurkastandi yfirborð kallar á myndavélar. Með MID-360 getur G1 búið til punktaský sem notuð eru fyrir:

• að byggja upp staðbundin uppfyllingarkort

• lykkjusamþættingu og staðsetningarbætur

• skönnunarsamþættingu í löngum gangstéttum eða endurtekin herbergi

• að búa til viðmiðunarkort fyrir sýningar og rannsóknir

3) Skoðun, patról og öryggisrannsóknarferlar

Þegar LiDAR er parað við mannlegan pall getur það stutt siglingu fyrir patrólhegðun eins og:

• sjálfstæð ferð um gangstétt

• leiðir fyrir skoðun byggðar á leiðarmerkjum

• hindrunarþolnar hreyfingar í að hluta óþekktum rýmum

• stöðug endurkomu á athugunarstöðvar

Þetta er sérstaklega mikilvægt fyrir rannsóknarstofur sem prófa sjálfstæðar aðgerðir í mannlegum skala.

4) Vélmenna R&D og gagnasöfnun

Fyrir vélmenna teymi og háskóla getur G1-MID360L verið notað til að safna raunverulegum punktaskýjum fyrir:

• skynjunarrannsókn (klasaskipting, skiptimyndun, fylgni)

• námsstefnur fyrir siglingu

• skynjunar samþættingar tilraunir (LiDAR + sjón)

• að meta SLAM frammistöðu undir hreyfingu og óreiðu

Kostir / Ávinningur

Raunveruleg 360° lárétt skönnun fyrir öruggari hreyfingu

Fullt 360° lárétt LiDAR útsýni dregur úr blindum svæðum meðan á snúningum og hliðarskrefum stendur, sem er gagnlegt fyrir mannlegar vélar sem snúast oft á staðnum.

Hár punktahraði fyrir rauntíma sjálfstæði

Birting 200,000 punkta/s straumur styður þétta skynjun miðað við marga lága rásaskynjara, sem bætir hindrunarskilgreiningu og kortstabilitet.

Þétt og létt samþætting

Með um 265 g og litlu umbúðum er MID-360 hentað fyrir hreyfanlegar vélar þar sem þyngd og tregða skipta máli.

Vinnustaðastandard Ethernet tenging

Notkun 100BASE-TX Ethernet einfaldar samþættingu við vélmenna útreikningarkerfi og ROS netkerfi.

FAQ kafli

Hvað er Unitree G1 Mid360 LiDAR (G1-MID360L)?

Unitree G1 Mid360 LiDAR (G1-MID360L) er 3D LiDAR eining tengd Livox MID-360, notað til að veita 360° umhverfisskynjun fyrir siglingu, kortlagningu og hindrunargreiningu á Unitree G1 mannlegu vél.

Hvernig virkar G1-MID360L LiDAR?

Það sendir laserpúlsa (905 nm) og mælir endurkomutímann til að byggja 3D punktaský af umhverfinu í kring. MID-360 streymir punktaskýjum í gegnum Ethernet á venjulegu 10 Hz rammahraða og allt að 200,000 punkta á sekúndu (fyrsta endurkast).

Hvers vegna er G1 Mid360 LiDAR mikilvægt fyrir mannlegar vélar?

Mannlegar vélar starfa í umhverfi manna með óreiðu, þröngum rýmum og tíð snúning. 360° LiDAR bætir hindrunarforðast, leiðarplanog SLAM kortlagningu, sem hjálpar vélmenni að hreyfa sig öruggara og stöðugra.

Hverjir eru kostir MID-360 LiDAR á Unitree G1?

Helstu kostir fela í sér 360° lárétta þekju, vítt lóðrétt FOV, hár punktahraði (200k pts/s), þétt stærð, og Ethernet úttak—sem styður trausta kortlagningu og hindrunargreiningu fyrir mannlegar siglingar.

Samantekt

Unitree G1 Mid360 LiDAR (G1-MID360L) er 3D skynjunartæki sem tengist Livox MID-360 LiDAR fjölskyldunni, sem gerir 360° skynjun, SLAM kortlagninguog hindrunarvitsmunar siglingu fyrir Unitree G1 mannlegu vélina. Með birtu 200,000 punkta/s úttaki, 10 Hz rammahraða, og þéttum líkamlegum fótspor, er MID-360-flokks LiDAR víða hentað fyrir rannsóknir, menntun, og raunveruleg mannleg hreyfingarsenur þar sem áreiðanleg rýmisvitund er nauðsynleg.
