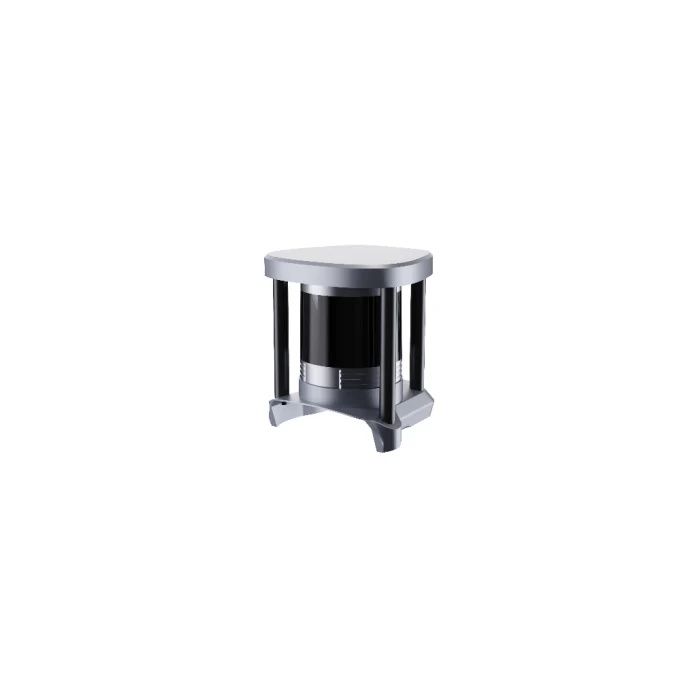

Unitree Helios 5515 Lidar (Helios 5515 Lidar)

Helios 5515 Lidar B2 Series Accessories (Helios 5515 Lidar)

Í raunverulegum skilningi er nafnið „Helios 5515“ víða tengt RoboSense RS-Helios-5515 skynjara vettvanginum—nýrri kynslóð multi-beam LiDAR hannað fyrir vélmenni leiðsögn, sjálfkeyrandi ökutæki, V2X/V2R forrit og kortlagningu.

Sem skynjari fyrir skynjun er Helios 5515 aðallega notaður til að mynda þétt 3D punktaský fyrir verkefni eins og SLAM (Samhliða Staðsetning og Kortlagning), hindrunargreiningu, umhverfismódelun og sjálfvirka leiðarplönun. Það er athyglisvert fyrir að sameina breitt 70° lóðrétt sjónarhorn (hallað niður til að draga úr blindum blettum) með langdrægri greiningu og iðnaðargráðu umhverfisvernd.

Hönnun og eiginleikar

32-geisla multi-line 3D skönnun

Helios 5515 er lýst sem 32-geisla (32-línu) LiDAR, sem þýðir að það sendir út og tekur á móti mörgum laser rásum samtímis til að byggja upp 3D framsetningu umhverfisins.
Þessi arkitektúr er almennt notaður þegar vélmenni þarf jafnvægi á:

• Punktaský þéttleika (fyrir kortlagningu trúverðugleika)

• Rauntíma viðbragð (fyrir leiðsögn)

• Allar áttir meðvitund (fyrir öryggi og hindrunargreiningu)

Ultra-breitt lóðrétt sjónarhorn til að draga úr blindum blettum

Eitt af einkennandi eiginleikum RS-Helios-5515 hönnunarinnar er 70° lóðrétt FoV (um það bil −55° til +15°) með niðurhalla, ætlað til að draga úr blindum svæðum í nálægð á meðan það styður enn langdræga skynjun.
Þessi geometría er sérstaklega gagnleg fyrir hreyfanleg vélmenni sem starfa nálægt:

• tröppum og rampum

• ójafnu jörð og kantum

• pallum, rusli og lágum hindrunum

• iðnaðarumhverfi með tíðni hindrunum

360° lárétt meðvitund

Helios 5515 styður 360° lárétt sjónarhorn, sem er dæmigert fyrir snúnings multi-beam LiDAR skynjara sem notaðir eru á vélmennum sem verða að skynja hættur frá hvaða átt sem er.

Umhverfisþol og truflun meðhöndlun

Viðskipta lýsingar leggja áherslu á eiginleika sem miða að raunverulegri áreiðanleika, þar á meðal:

• IP67 verndunarstig

• Rekstrarhitastig niður í −30°C

• Virkni lýst sem rigningu/þoku/snjó/rusli afþjöppun

• Vörn gegn sterkri ljósi og multi-radar truflun (söluaðili fullyrðir)

Þessar eiginleikar samræmast notkun í vélmenni útfærslum þar sem frammistaða verður að vera stöðug yfir breytilegum lýsingar- og veðurskilyrðum.

Tækni og forskriftir

Kjarna skynjunar forskriftir

Opinber tæknilýsingar fyrir RS-Helios-5515 tilgreina venjulega:

• Laser geislar: 32

• Byggingarlínur: 905 nm

• Laser öryggi: Flokkur 1

• Hámarks drægni: allt að 150 m (oft einnig sýnt sem 80 m @ 10% endurkast í sumum skráningum)

• Blindur blettur: ≤ 0.1 m

• Punktar á sekúndu: ~576,000 (einn endurkast), ~1,152,000 (tvö endurkast)

• Lárétt FoV: 360°

• Lóðrétt FoV: 70° (−55° til +15°)

• Lárétt hornaskipting: 0.2° / 0.4°

• Lóðrétt hornaskipting: allt að 1.33°

• Snúningshraði: 600 / 1200 snúningar á mínútu

Orku- og líkamleg samþættingareiginleikar

Venjulegar samþættingarupplýsingar sem finna má á tæknisíðum endursala fela í sér:

• Inntaksspennur: 9V–32V

• Venjuleg orkunotkun: ~12W

• Vörn: IP67

• Rekstrarhitastig: −30°C til 60°C

• Um það bil stærðir: ~Ø100mm × H100mm

• Um það bil þyngd: ~1.0 kg (án snúru)

Samþætting, eftirlit og hugbúnaðarstjórnun

Notendahandbók RS-Helios-5515 bendir til að hægt sé að nálgast og stjórna því í gegnum vefviðmót, sem styður aðgerðir eins og að stilla breytur, skoða stöðu tækisins og uppfæra hugbúnað.
Þetta skiptir máli fyrir vélmenni útfærslur vegna þess að það gerir kleift:

• stöðugar kalibrunarferlar

• fjargreiningar

• staðlaðar flota samþættingarvenjur

• stjórnað hugbúnaðar lífsferill stjórnun

Forrit og notkunartilvik

Sjálfvirk leiðsögn og SLAM fyrir fótavélmenni

Á fjórfætum eins og Unitree B2-seríuvélmennum er Helios 5515 venjulega valið til að veita áreiðanlega 3D skynjun fyrir:

• LiDAR-bundna SLAM

• hindrunargreiningu og forðast

• sjálfvirka leiðarhaldið í aðstöðu

• kortlagningu fyrir endurtekna skoðunarskyldur

Vegna þess að fótavélmenni lenda í tíðni pitch/roll breytingum og breytilegu landslagi getur LiDAR með breiðu lóðréttu FoV bætt þol fyrir skynjun í nálægð.

Iðnaðar skoðun og aðstöðu vöktun

Iðnaðarumhverfi innihalda oft lág hindranir, þrönga ganga, endurspeglandi yfirborð og breytileg skilyrði. Breitt FoV 3D LiDAR styður stöðuga skynjun fyrir:

• uppbyggingarleiðsögn í vöruhúsum og verksmiðjum

• vöktunarleiðir á stórum svæðum

• skoðunargagnaöflun (parað við myndavélar og hitaskynjara)

Vélmenni rannsóknir, kortlagning og vettvangsraun

RS-Helios-5515 kemur fram í beinum rannsóknarsamhengjum, þar á meðal multi-sensor fusion SLAM kerfum þar sem það er notað sem aðal LiDAR inntak.
Rannsóknarteymi velja oft 32-geisla LiDAR þegar þau þurfa sterkari rými uppbyggingu en 16-geisla skynjarar en vilja minni, kostnaðarsamari valkost en mjög háum rásafjölda kerfum.

Utandyra og hálf-strúktúruð leiðsögn

Með langdrægri mælingu og veðurhönnuðum afþjöppunareiginleikum sem söluaðilar lýsa, er Helios 5515 oft staðsett fyrir utandyra eða hálf-strúktúruð leiðsögn þar sem lýsing og umhverfis hávaði geta haft áhrif á skynjun.

FAQ Kafli

Hvað er Unitree Helios 5515 LiDAR?

Unitree Helios 5515 LiDAR er 32-geisla, 360° 3D LiDAR skynjari seldur sem skynjunartæki fyrir Unitree B2-seríuvélmennin og víða tengdur RoboSense RS-Helios-5515 vettvanginum sem notaður er fyrir vélmenni leiðsögn og kortlagningu.

Hvernig virkar Helios 5515 LiDAR?

Það virkar með því að senda út laser púls (905 nm) og mæla endurkomutíma til að reikna út fjarlægðir, framleiða snúning 3D punktaský. Með 32 geislum og 70° lóðréttu sjónarhornigetur það greint hindranir og uppbyggingar yfir breitt svæði umhverfisins.

Af hverju er Helios 5515 LiDAR mikilvægt?

Það er mikilvægt vegna þess að LiDAR er kjarna skynjari fyrir SLAM, hindrun forðast, og sjálfvirka leiðsögn. Breitt lóðrétt FoV Helios 5515 og há punktahraði hjálpa vélmennum að skynja hættur í nálægð og leiða flókna rými öruggara.

Hverjir eru kostir Helios 5515 LiDAR?

Helstu kostir fela í sér 150 m-flokks drægni, 32-geisla 3D skönnun, 70° lóðrétt FoV, há punktaský gegnumstreymi, og iðnaðarþol eiginleika eins og IP67 og breitt rekstrarhitastig.

Samantekt

Unitree Helios 5515 LiDAR er 32-geisla, 360° 3D skynjari sem almennt er boðið sem fylgihlutur fyrir Unitree B2-seríuvélmennin og er náið tengdur RoboSense RS-Helios-5515 vettvanginum. Með 70° lóðréttu sjónarhorni, langdrægri mælingu (allt að 150 m), háum punktaský gegnumstreymi, og iðnaðarþol eiginleika eins og IP67 verndun og breitt rekstrarhitastig, er það víða notað fyrir vélmenni leiðsögn, SLAM, kortlagningu, og hindrunargreiningu í iðnaðar- og rannsóknarumhverfi.
