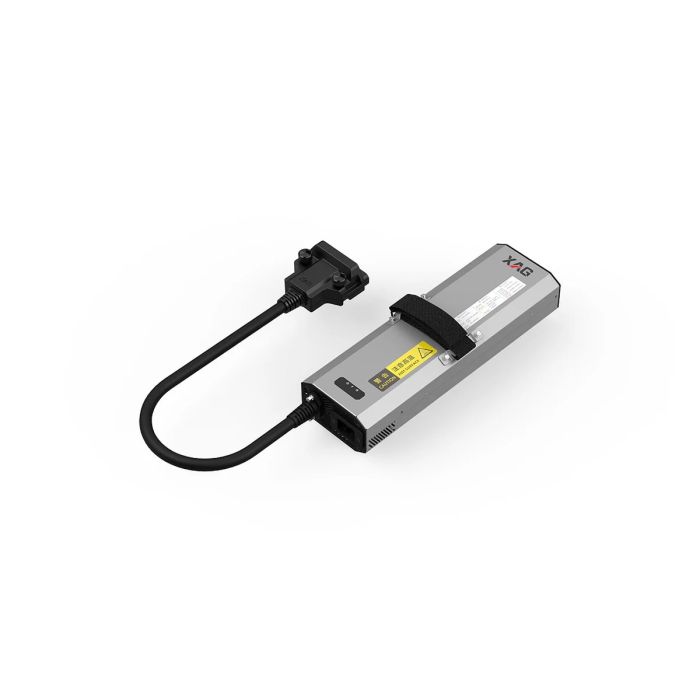

XAG CM13600S Charger (09-017-00069)

XAG CM13600S hleðslutæki (09-017-00069)

Það er ætlað að draga úr rekstrarstöðvun með því að veita háa hleðsluafl þegar það er tengt við viðeigandi rafmagnsinnslátt (sérstaklega 220–240 Vac kerfi), sem styður rafhlöðuskipti sem halda flugvélum og vettvangstækjum virk í gegnum þröng veður- og ræktunarglufur.

Í birtingartöflum XAG um sérsniðin tæki fyrir landbúnað og rafmagnsefnahagskerfi er CM13600S skráð sem staðlað hleðslutæki sem parað er við XAG B141050 Smart SuperCharge rafhlöðu og er einkennd af einni úttaksplötu, stilltu DC úttaksspennu, og svæðisbundnu afl afhendingu byggt á AC inntakssviði.

Hönnun og eiginleikar

Vettvangsmiðuð, flytjanleg hleðslutæki form

CM13600S er smíðað sem þétt, flutningshæft hleðslutæki sem hentar fyrir landbúnaðarrekstur þar sem hleðsla getur átt sér stað á bæjum, við jaðar akra, eða frá farsímakerfum (rafall, inverter eða vagnstöðvar). Verslunarlýsingar lýsa því sem sérhæfðu „S-Hleðslutæki“ vörunni frekar en almennu aflsgjafa, sem endurspeglar hlutverk þess sem hluti af samþættum kerfi frekar en sjálfstæðu iðnaðarhleðslutæki.

Breitt inntaksspennustig og háaflsúttak (svæðisbundið)

Mikilvæg hönnunareiginleiki er hæfni þess til að starfa yfir algengum alþjóðlegum AC sviðum. Birtingarspecs XAG listar AC 100–120 Vac og AC 220–240 Vac inntakstuðning, með verulega hærra úttakskrafti tiltæku á 220–240 Vac innviðum—mikilvægur þáttur fyrir atvinnurekendur sem hámarka hleðsluflæði.

Þvinguð loftkæling og verndaraðgerðir

Notendahandbók XAG fyrir CM13600 hleðslutæki (sem nær yfir CM13600 fjölskylduna) lýsir þvinguðu loftkælingarkerfi og mörgum verndaraðgerðum, þar á meðal spennuvörn, ofspennuvörn, ofhitavörn, og bilanaskil. Sama handbók lýsir rauntíma eftirliti með stöðu Smart SuperCharge rafhlöðu meðan á hleðslu stendur og sjálfvirkri hleðslustöðvun þegar hleðsla er lokið.

Samþætting við kælingar/hleðsluflæði

Í raunverulegum útfærslum er hleðslutækið oft notað ásamt kælingar- og hleðslubúnaði XAG (oft kallað kælitankar/turnar í sölupakkningum) til að viðhalda öruggum hitastigi rafhlaða og stöðugum snúningstímum í viðvarandi rekstri. Þó að heiti fylgibúnaðar sé mismunandi eftir svæðum og settum, er staðsetning hleðslutækisins í kerfinu stöðug í söluskipulagi.

Tækni og forskriftir

Forskriftir fyrir CM13600S eru oft kynntar á tveimur vegu: (1) XAG kerfisforskriftartöflur fyrir pallfjölskyldu, og (2) CM13600-fjölskyldu hleðslutækjaskjöl sem lýsa hleðslutækjahlutum, öryggiseiginleikum, og rafmagnsframmistöðu.

Rafmagnsforskriftir (XAG kerfisforskriftartafla)

Birtingartafla XAG listar CM13600S með eftirfarandi breytum:

• Líkan: M2CM13600C

• Inntaksspennustig: AC 100–120 Vac 50/60 Hz 15.0 A; AC 220–240 Vac 50/60 Hz 16.0 A

• Úttaksplötufjöldi: 1

• Úttaksspennustig: 59.92 Vdc

• Úttaksafl: 1300 W (100–120 Vac); 3400 W (220–240 Vac)

• Rekstrarhitastig: −20 til 40 °C

Þessar tölur útskýra hvers vegna CM13600S er oft markaðssett sem „háafls“ hleðslutæki: á 220–240 Vac getur það veitt fjöl-kilowatt hleðslu sem hentar fyrir hraða snúningstíma.

CM13600 fjölskyldu notendahandbókarspecs (búnaðarvísun)

Notendahandbók fyrir CM13600 hleðslutæki (sem nær yfir CM13600 fjölskylduna) veitir búnaðarforskriftarsamsetningu sem inniheldur:

• Mál: 329.73 × 118.44 × 110.44 mm

• Þyngd: 4.6 kg

• Inntak: AC 100–120 Vac 15.0 A; AC 220–240 Vac 15.0 A

• Úttak: DC 56.6 Vdc með allt að 1200 W (100–120 Vac) og allt að 3300 W (220–240 Vac)

• Kælimáti: Þvinguð loftkæling

• Rekstrarhitastig: −20 til 40 °C

Þó að þessar tölur séu kynntar fyrir CM13600 fjölskylduna, eru þær almennt samræmdar við staðsetningu CM13600S sem ein úttaks, þvinguð loftkæld hleðslutæki ætlað fyrir há-flæði hleðslu á vettvangi.

Samhæfingarathugasemdir (hleðslukerfi samhengi)

Forskriftir XAG um kerfi para oft CM13600S við XAG Smart SuperCharge rafhlöður (sérstaklega B141050 fjölskylduna í nýrri palla), meðan notendahandbók CM13600 nefnir einnig samhæfingu við ákveðnar Smart SuperCharge rafhlöður innan B-seríunnar (og vísar í aðlögun fyrir aðrar rafhlöður). Samhæfing í raunverulegum útfærslum getur verið háð líkani og svæði, svo rekstraraðilar staðfesta venjulega samræmi rafhlöðu/hleðslutækis fyrir nákvæma flugvélagenerasjón sína og fylgibúnað.

Umsóknir og notkunartilvik

Landbúnaðar dróna rekstur (úðun og dreifing stuðningur)

Há-þyngdar landbúnaðar drónar geta verið takmarkaðir af snúningstíma rafhlaða frekar en flugframmistöðu. CM13600S er notað í rafhlöðuskipti flæði, þar sem ein rafhlaða er í flugi á meðan aðrar eru að hlaða, sem gerir viðvarandi daglegan rekstur fyrir ræktun eða dreifingarverkefni.

Verkefni verktaka og hámarksnýting á háannatíma

Sérsniðnir notendur byggja oft rekstrartakt sinn í kringum afl hleðslutækis og fjölda rafhlaða í umferð (t.d. „6B2C“ eða „8B3C“ pakka rökfræði). Í þessu samhengi virkar CM13600S sem kjarna hleðslutækið, með fjöl-hleðslutækjaframkvæmdum sem stækka línulega til að styðja hærri flugvélanotkun.

Farsímahleðslustöðvar og rafall/inverter uppsetningar

Viðskiptaeiningar starfa oft fjarri föstum rafmagnsnetum. Handbók CM13600 fjölskyldunnar fjallar sérstaklega um notkun rafalls, þar sem mælt er með því að leyfa rafölum að jafna sig áður en hleðslutækið er tengt og bendir á takmarkanir á hljóðskekkju—leiðbeiningar sem endurspegla raunverulegar farsímakerfisuppsetningar sem notaðar eru í landbúnaði.

Landbúnaðar rovers og vettvangstæki (kerfisútfærsla)

Birtingartöflur XAG um rovers skrá CM13600S sem hluta af rafmagnsefnahagskerfi rovers, sem styrkir að hleðslutækið getur verið notað fyrir utan loftfarskerfi í víðara sjálfvirknisamsetningu XAG þar sem sama rafhlöðufjölskyldan er notuð.

Kostir / Ávinningur

Hærra hleðsluflæði á 220–240 Vac innviðum

Mest áberandi rekstrarhagnaður er hærra hleðsluafl CM13600S þegar það er veitt af 220–240 Vac inntaki (skráð í 3400 W í kerfisforskriftum XAG), sem gerir hraðari snúning og mögulega hærri daglega umfjöllun fyrir lið með nægar rafhlöður og blöndun/uppfyllingarlógík til að passa.

Sérhannaðar öryggis- og eftirlitaraðgerðir

Handbók CM13600 fjölskyldunnar lýsir mörgum verndaraðgerðum og rauntíma eftirliti, með sjálfvirkri hleðslulokun—eiginleikar sem draga úr byrði rekstraraðila og hjálpa til við að staðla hleðsluferla í gegnum lið.

Flytjanleiki fyrir vettvangsútfærslu

Með skráðri þyngd 4.6 kg fyrir CM13600 fjölskyldu eininguna og þéttum rétthyrndum formi, getur hleðslutækið verið samþætt í farsímahleðslustöðvar, vettvangsbíla, og þjónustuvagna án þess að taka pláss iðnaðar rakkbúnaðar.

FAQ kafli

Hvað er XAG CM13600S hleðslutæki (09-017-00069)?

XAG CM13600S er háafls AC hleðslutæki fyrir rafhlöðukerfi XAG’s Smart SuperCharge, hannað til að styðja hraða rafhlöðuskipti í landbúnaðar dróna- og vettvangs sjálfvirknisrekstri.

Hvernig virkar XAG CM13600S hleðslutæki?

Það breytir AC rafmagnsafli (100–120 Vac eða 220–240 Vac, eftir svæði) í stillt DC hleðsluúttak og fylgist með stöðu Smart SuperCharge rafhlöðu meðan á hleðslu stendur. Handbók CM13600 fjölskyldunnar lýsir þvinguðu loftkælingu og verndaraðgerðum, og bendir á að hleðsla stöðvast sjálfkrafa þegar lokið er.

Af hverju er XAG CM13600S hleðslutæki mikilvægt?

Í atvinnuúðunar- og dreifingarferlum getur hleðsla rafhlaða verið aðal hindrunin. Multi-kilowatt úttakskraftur CM13600S á 220–240 Vac inntaki (skráð í 3400 W) styður hærri daglegan rekstur þegar það er parað við nægar rafhlöður og örugga hleðsluinfrastruktur.

Hverjir eru kostir XAG CM13600S hleðslutækisins?

Kostir fela í sér háa hleðsluafl (svæðisbundið), þvingaða loftkælingu, innbyggðar verndaraðgerðir og eftirlit, og flytjanlegt form sem hentar fyrir bæi og farsímahleðslustöðvar.

Samantekt

XAG CM13600S hleðslutæki (09-017-00069) er sérhannað, háafls hleðslulausn fyrir rafhlöðukerfi XAG’s Smart SuperCharge, hannað til að hámarka rekstrartíma í faglegum landbúnaðarferlum. Með skráðum forskriftum sem fela í sér 100–120 Vac og 220–240 Vac inntakstuðning, 59.92 Vdc úttak, og allt að 3400 W úttaksafli á 220–240 Vac kerfum—ásamt þvingaðri loftkælingu og verndaraðgerðum/eftirliti—CM13600S hleðslutæki eru oft notuð sem stoð í rafhlöðuskipti og farsímahleðslustöðvum fyrir nútíma nákvæmni landbúnaðarrekstur.
