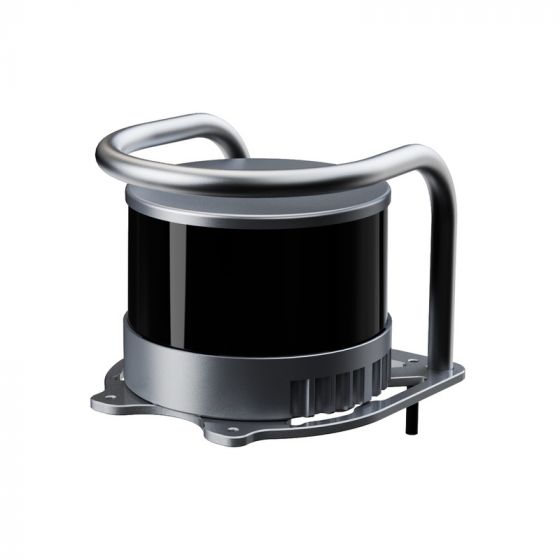

Unitree Go2-W Lidar (XT16 LiDAR)

Unitree Go2-W Lidar (XT16 LiDAR)

Vaikka Unitreen Go2-perhettä markkinoidaan laajalti yrityksen omassaultra-laaja 4D LiDAR järjestelmä (usein kuvattu kuin 360° × 90° ["erittäin lyhyellä minimihavaitsemisetäisyydellä), Go2-alustoja voidaan myös konfiguroida vaihtoehtoisella LiDAR-laitteistolla kehitys- ja navigointityönkulkuja varten. Unitreen kehittäjämateriaalit osoittavat, että Go2:ta voidaan käyttää"] Hesai XT16 LiDAR SLAM-navigointia varten (yhdessä toisen tuetun LiDAR-vaihtoehdon kanssa).

Go2-W-ekosysteemissä "XT16 LiDAR" liitetään usein premium-konfiguraatioihin, joita markkinoidaan Go2-W Ultimate (XT16 LiDAR:lla) ja lisävarusteiden luetteloita merkittyinä Go2-W LiDAR (XT16 LiDAR).

Suunnittelu ja ominaisuudet

Tarkoitus: korkeampi tarkkuus 3D-havainnointi Go2-W:lle

LiDAR (Valon havaitseminen ja etäisyyksien mittaaminen) mahdollistaa robottien etäisyyksien mittaamisen lähettämällä laserpulssit ja analysoimalla palautuneet heijastukset, tuottaen a 3D pistepilvi ympäristöstä. Liikkuvalle robotille, kuten Go2-W, LiDARia käytetään yleisesti:

• tunnistaa esteet ja vapaa tila reaaliajassa

• tukea sisä- ja ulkotilojen kartoitusta ja paikannusta (SLAM)

• parantaa navigointiin liittyvää luottamusta heikossa valaistuksessa tai vähäisessä tekstuurissa

• tarjoaa johdonmukaista geometrian tunnistusta, jossa kamerat saattavat olla rajoitettuja

Unitree asemoittaa Go2-W:n "kaikkien maastojen ajoneuvoksi" pyörälliseksi nelijalkaiseksi, jolla on ["super-laajakulmainen 3D LiDAR"] ja yksi HD laajakulmakamera, tukien navigointia sekoitetuilla maastoilla.

XT16: 16-kanavainen mekaaninen pyörivä LiDAR

"XT16 LiDAR" viittaa yleisesti Go2-W-rakennelmiin, jotka vastaavat 16-kanavainen mekaaninen (pyörivä) LiDAR suunnittelu. Tässä arkkitehtuurissa LiDAR pyörii ja tuottaa jatkuvasti 360 asteen skannauksen, tuottaen pistepilven, jossa on pystysuora kerrostus kanavien (16) määrän perusteella. Hesai’n PandarXT-16 käyttöopas kuvaa a 360° vaakasuuntainen näkökenttä ja a 30° pystysuuntainen näkökenttä (−15° to +15°).

Tämä tekee XT16:sta laajalti käytetyn anturityypin robotiikan navigoinnissa, jossa täydellinen 360° kattavuus on hyödyllistä ja jossa skannaus tiheys on riittävä kartoitukseen ja esteiden välttämiseen.

Palautustilat rikkaammalle ympäristön yksityiskohdalle

LiDAR-järjestelmät tukevat usein erilaisia "palautus" -konfiguraatioita - kuinka heijastukset tallennetaan yhdestä lähetetystä pulssista. XT16-käyttöopas luettelee ["yksittäinen paluu"] moodit (Viimeisin/Vahvin/Ensimmäinen) ja kaksinkertainen palautus moodit (yhdistelmät kuten "Viimeinen ja Vahvin").
Kaksinkertainen palautus voi olla hyödyllinen monimutkaisissa kohtauksissa (esim. kasvillisuus, aidat, heijastava sekasorto), joissa sekä lähellä että kaukana olevat heijastukset sisältävät hyödyllistä tietoa.

Teollisuuden kestävyysominaisuudet

Robottikenttäkäyttöön tarkoitetussa laitteessa kestävyys ja suojaluokka ovat tärkeitä. XT16-käyttöopas luettelee IP6K7 suojausluokka ja tunnistaa laserin kuin Luokka 1 silmäturvallinen, käyttäen a ["905 nm"] aallonpituus.
Nämä tiedot ovat erityisen tärkeitä, kun Go2-W:ta käytetään pölyisissä tiloissa, ulkona pihoilla tai ympäristöissä, joissa tarvitaan kestäviä anturikoteloita.

Teknologia ja eritelmät

Huomio: XT16:n tarkat tekniset tiedot voivat vaihdella revision ja toimittajan mukaan. “XT16 LiDAR for Go2-W” voidaan myös myydä pakettitarvikkeena, johon kuuluu kiinnityskehyksiä ja kaapeleita. Vahvista tarkka malli ja mukana olevat tarvikkeet ostohetkellä.

Näköala ja kulmaresoluutio

Lisäohjeet:

• Vaakasuuntainen FOV: 360°

• Pystysuuntainen FOV: ["30° (−15° to +15°)"]

• Vaakasuuntainen kulmaresoluutio:

  • 0.09° (5 Hz)

  • 0.18° (10 Hz)

  • 0.36° (20 Hz)

• Pystysuunnassa resoluutio: 2°

Nämä parametrit vaikuttavat siihen, kuinka tarkasti robotti voi havaita kohtauksen geometriaa eri skannausfrekvensseillä.

Skannausnopeus (kuvataajuus)

XT16-käyttöopas luettelee:

• Kuvataajuus: 5 Hz, 10 Hz, 20 Hz

Korkeammat kuvataajuudet voivat parantaa reagointikykyä nopeassa liikkeessä, mutta ne voivat muuttaa tasapainoa resoluution, prosessointikuormituksen ja tiedonsiirtonopeuden välillä.

Pistepilven läpivirtaustiedot ja datan ominaisuudet

XT16-käyttöopas tarjoaa suorituskykytietoja, mukaan lukien:

• Kaksinkertainen palautuspisteen korko: ["640 000 pistettä/sek"]

• Pistepilvi-datan nopeus:

  • Single Return: 12.28 Mbps

  • Kaksisuuntainen palautus: 24,56 Mbps

Korkeammat pistehinnat parantavat yleensä kartoituksen yksityiskohtia ja esteiden havaitsemisen tarkkuutta (olettaen, että laskentateho on riittävä).

Valta ja rajapinnat

Manuaalin sähköiset tekniset tiedot ja liitin kuvaus:

• Syöttöjännite (VIN): ["9 to 36 V"]

• Ethernet: 100BASE-TX näytetään pin-kuvauksissa

Tämä vastaa yleisiä robotiikka-arkkitehtuureja, joissa LiDAR siirtää tietoa Ethernetin kautta robotin sisäiseen tietokoneeseen.

Valmistuskyky (yleisesti julkaistu XT16-luokalle)

Valikoimaa siteerataan usein eri tavoin riippuen heijastavuudesta, valaistuksesta ja havaitsemistodennäköisyydestä. Yksi yleinen XT-sarjan esite listaa:

• Havaitsemisalue jopa 120 m

• ["Havaitsemisen todennäköisyys (PoD) > 90%"] ["for"] 10% heijastavuustavoitteet 80 m:llä (for the “middle 16 channels” in XT series context)

Sovellukset ja käyttötapaukset

SLAM-navigointi Go2-W:lle monimutkaisissa ympäristöissä

Yleisin syy varustaa Go2-W XT16 LiDAR:lla on tukea SLAM-navigointi—prosessi, jossa rakennetaan karttaa samalla arvioiden robotin sijaintia kyseisessä kartassa. Unitree’n kehittäjädokumentaatio toteaa, että Go2 tukee [1-2-3] Hesai XT16 LiDAR SLAM-navigointia varten.

Tämä on erityisen arvokasta:

• varastot ja logistiikkatilat

• teolliset käytävät toistuvalla geometrialla

• kampukset ja suuret sisätilat

• sekoitettu sisä-/ulkotilojen siirtymäalueet

Parannettu esteiden väistämiskyky pyörä-jalkaliikkuvuudelle

Go2-W yhdistää pyörätehokkuuden jalkojen esteiden käsittelyyn. Luotettava esteiden havaitseminen auttaa robottia päättämään, milloin rullata, hidastaa, siirtää tai astua. Unitree’n Go2-W tuotekuvauksessa korostuu “superlaajakulmainen 3D LiDAR” osana sen aistivarustusta.

LiDAR auttaa havaitsemaan:

• matala esteet ja lattian sotku

• ["tuolijalat", "lavat", "ja kapeat pylväät"]

• reunat ja ramppirajat

• korridorin puristuspisteet ja ovikehykset

Tarkastus- ja partiointireitit toistettavalla kartoituksella

Enterprise Go2-W -paketteja käytetään usein tarkastuskiertueilla, turvallisuuspoliiseilla ja reittipohjaisessa valvonnassa. XT16-luokan LiDAR parantaa toistettavuutta waypoint-navigoinnissa ja voi tukea korkeampaa luottamusta kartoituksessa.

Vähittäismyyntiluettelot varten Go2-W Ultimate XT16 LiDAR:lla ovat yleisesti sijoitettuina premium-tarkastus/patrullikonfiguraatioihin.

Robotiikan tutkimus ja kehitys

XT16 LiDARia käytetään laajasti robotiikan tutkimuksessa, jossa kehittäjät tarvitsevat standardin mekaanisen LiDARin seuraaviin tarkoituksiin:

• kartoituskokeet ja aineistokeruu

• testaus navigointialgoritmeille

• perception benchmarking

• sensor fusion (LiDAR + kamera + IMU)

Edut / Hyödyt

360° havainto tukee turvallisempaa navigointia

Täysi 360° vaakasuunta skannaus mahdollistaa Go2-W:lle esteiden ja ympäristön geometrian havaitsemisen robotin ympärillä, parantaen tilannetietoisuutta sekavissa tiloissa.

Vahva reaaliaikainen pistepilviulostulo

With 640 000 pts/sek (dual return mode), XT16 tarjoaa riittävän tiheät pistepilvet moniin tarkastus- ja navigointitehtäviin, erityisesti kun se yhdistetään nykyaikaiseen reunalaskentaan.

Teollisuuden energiatehokkuus ja verkottuminen

The ["9–36 V"] syöttöalue ja Ethernet-lähtö ovat hyvin linjassa yleisten robotiikan virta- ja verkkorakenteiden kanssa, mikä voi yksinkertaistaa integraatiota yritysrakennuksissa.

Kestävyys ja silmille turvallinen muotoilu

IP6K7-suojaluokka ja luokka 1 silmille turvallinen laserluokitus ovat tärkeitä näkökohtia kenttärobotiikan käyttöönotossa ja julkisissa esittelyympäristöissä.

FAQ-osio

Mikä on Unitree Go2-W LiDAR (XT16 LiDAR)?

Unitree Go2-W LiDAR (XT16 LiDAR) viittaa johonkin XT16-luokan 3D LiDAR-anturin kokoonpano käytetään Unitree Go2-W pyörällisessä nelijalkaisessa robotissa parantamaan mapping, esteiden välttäminen ja SLAM-navigointi.

Miten XT16 LiDAR toimii Go2-W:ssä?

XT16 on yksi mekaaninen pyörivä LiDAR joka skannaa ["360° vaakasuunnassa"] ja luo 3D-pistepilvi. Go2-W:n sisäinen tietokone käyttää tätä pistepilveä navigointiin ja ympäristön havaitsemiseen.

Miksi XT16 LiDAR on tärkeä Go2-W-navigoinnille?

LiDAR parantaa navigoinnin luotettavuutta havaitsemalla esteitä ja kartoittamalla geometriaa reaaliajassa. Unitree’n Go2 kehittäjätiedot ilmoittavat, että Go2 tukee Hesai XT16 LiDAR SLAM-navigointia varten, mikä tekee siitä yleisen vaihtoehdon kehittyneille autonomisille työnkuluille.

Mitä etuja XT16 LiDAR:lla on Go2-W:ssä?

Yhteiset edut sisältävät 360° skannaus, monipalautuskyky, vahva pistepilviulostulo (jopa 640 000 pts/sek kaksinkertaisessa palautustilassa) ja kestäviä teknisiä vaatimuksia, kuten IP6K7 ja Luokka 1 silmäturvallisuus.

Yhteenveto

Unitree Go2-W LiDAR (XT16 LiDAR) on laajalti viitattu premium-perception-konfiguraatio Go2-W-pyörivälle nelijalkaisrobotille, jota käytetään yleisesti parantamaan SLAM-navigointi, kartoitus ja esteiden välttäminen. Rakennettu XT16-luokan mekaanisen LiDARin ympärille, jolla on 360° vaakasuunta skannaus, 30° pystysuuntainen FOV, ja korkea pistepilven läpivirtaus (mukaan lukien 640 000 pts/sek ["kaksinkertaisessa palautustilassa) se tukee yritys- ja tutkimusnasennuksia, joissa luotettava geometrinen tunnistus on keskeinen vaatimus. Go2-W:n \"ultimate\" paketeissa ja lisävarustepaketeissa XT16 auttaa asemoimaan alustan käytännölliseksi maastoinspektiorobottikoiraksi nykyaikaisissa teollisuus- ja edistyneissä robotiikkatyönkuluissa."]
