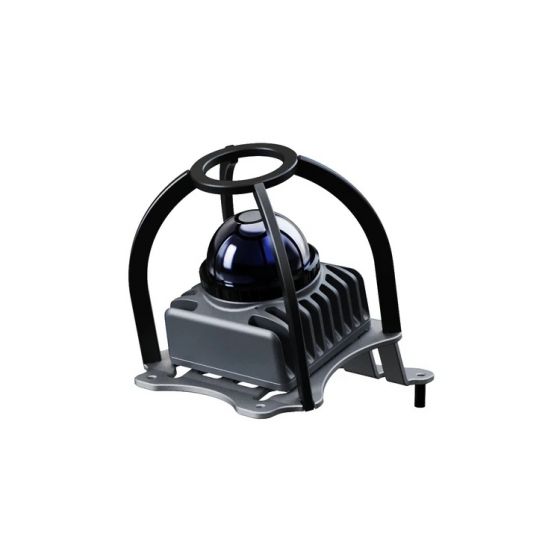

Unitree G1 Mid360 Lidar (G1-MID360L)

G1 Mid360 Lidar G1 Series Tilbehør (G1-Mid360L) (G1-MID360L)

LiDAR (Light Detection and Ranging) sensorer genererer tredimensionelle punkt skyer ved at måle afstande til overflader ved hjælp af laserpulser. På humanoide robotter som Unitree G1 anvendes en 3D LiDAR typisk til SLAM (Simultaneous Localization and Mapping), autonom navigation, kollision undgåelse og stabil bevægelse i komplekse indendørs og udendørs miljøer. Unitree's udviklerdokumentation angiver, at G1 hovedet er udstyret med en LIVOX-MID360 laser radar, hvilket fremhæver MID-360's rolle i G1 perceptionsstakken.

Som et produktlisting, G1-MID360L sælges ofte som en dedikeret enhed til Unitree G1 økosystemet og kan leveres med monteringshardware og kabler til integration.

Design og funktioner

360° situationsbevidsthed for humanoid navigation

Livox MID-360 er designet til omnidirektionel horisontal scanning og bred vertikal dækning. Officielle specifikationer angiver et 360° horisontalt synsfelt og vertikal dækning fra -7° til 52°, ofte opsummeret som et 59° vertikalt FOV.
For humanoide robotter er denne brede dækning værdifuld, når de skal træde rundt om forhindringer, navigere i rodede gange og opdage farer i flere højder (gulvrod, bordkanter, hylder og delvise blokeringer).

Kompakt formfaktor til hoved- eller torso montering

MID-360 er positioneret som en lille, let LiDAR, der er velegnet til pladsbegrænsede platforme. Officielle specifikationer angiver en kropsstørrelse på omkring 65 × 65 × 60 mm og en vægt på ~265 g, hvilket understøtter integration på humanoide hoveder eller overkropsrammer uden overdreven inerti.

Robotvenlig tilslutning og synkronisering

For realtids autonomi skal LiDAR-data leveres med lav latenstid og konsekvent timing. MID-360 giver 100BASE-TX Ethernet til dataoutput og understøtter synkroniseringsfunktioner angivet af producenten.
Ethernet-tilslutning er et almindeligt valg i robotikstakke, fordi det muliggør pålidelig streaming af punkt skyer og integration med computermoduler, der kører ROS/ROS2 pipelines.

Unitree-fokuseret integrationspakke (montering og kabling)

Lister for Unitree-mærkede MID360-pakker nævner ofte inkludering af monterings-/rackhardware og tilpassede kabler, plus beskyttende monteringsstrukturer til feltbrug.
Denne type integrationspakke kan reducere opsætningsfriktion sammenlignet med at skaffe en selvstændig sensor og designe monteringer fra bunden.

Teknologi og specifikationer

Kerne LiDAR specifikationer (Livox MID-360 reference)

G1-MID360L er knyttet til Livox MID-360 sensorfamilien, med nøgle offentliggjorte specifikationer, herunder:

• Laserbølgelængde: 905 nm

• Lasersikkerhed: Klasse 1 (IEC 60825-1:2014)

• Detektionsområde (100 klx):

  • 40 m @ 10% reflektivitet

  • 70 m @ 80% reflektivitet

• Nærhed blindzone: 0,1 m

• FOV: 360° horisontal, -7° til 52° vertikal

• Punktrate: 200.000 punkter/s (første returnering)

• Billedfrekvens: 10 Hz (typisk)

• Rækkevidde præcision (1σ): ≤2 cm (@10 m), ≤3 cm (@0,2 m)

• Vinkelpræcision (1σ): <0.15°

• Dataport: 100BASE-TX Ethernet

Disse parametre gør MID-360 til en "højdensitets, kort-til-mellemlang række" LiDAR, der er velegnet til navigation og kortlægning i mange robotik-implementeringer.

Egnet til Unitree G1 perceptionsstakken

Unitree's dokumentation forbinder eksplicit G1 hovedet med LIVOX-MID360 LiDAR, hvilket antyder, at platformen er designet til at udnytte denne sensor til miljøopfattelse.
I praktiske implementeringer er MID-360 data ofte fusioneret med andre sensorer (vision, IMU, encodere) for at producere robuste lokaliserings- og forhindringsmodeller.

Anvendelser og brugssager

1) Autonom navigation og humanoid mobilitet

En humanoid robots største operationelle risiko er kollisioner og ustabile skridt forårsaget af ufuldstændig opfattelse. En 360° LiDAR understøtter:

• opdagelse af forhindringer omkring robotten under drejning og sidebevægelse

• kortlægning af gange og rum for gentagelige ruter

• identificering af nærfelt farer (blindzone tilladt)

• hjælp til skridplanlægning ved at give geometri af nærliggende strukturer

MID-360's høje punktrate hjælper med at opretholde situationsbevidsthed, mens robotten bevæger sig.

2) SLAM kortlægning for indendørs miljøer

En væsentlig grund til at vælge LiDAR på en mobil robot er stabil 3D kortlægning i miljøer, hvor belysningen ændrer sig eller reflekterende overflader udfordrer kameraer. Med MID-360 kan G1 generere punkt skyer, der bruges til:

• opbygning af lokale besættelseskort

• loop lukning og lokaliseringsforfining

• scanning matchende i lange korridorer eller gentagne rum

• oprettelse af referencekort til demonstrationer og forskning

3) Inspektion, patrulje og sikkerhedsforskningsarbejdsgange

Når det parres med en humanoid platform, kan LiDAR understøtte navigation til patrulje adfærd såsom:

• autonom gang traversal

• waypoint-baserede inspektionsruter

• forhindringsrobust bevægelse i delvist ukendte rum

• konsekvent genbesøg af checkpoints

Dette er især relevant for laboratorier, der tester menneskeskalede autonome operationer.

4) Robotik F&U og datasæt generation

For robotikhold og universiteter kan G1-MID360L bruges til at indsamle virkelige punkt skyer til:

• opfattelsesforskning (klustering, segmentering, sporing)

• læringsbaserede navigationspolitikker

• sensor fusion eksperimenter (LiDAR + vision)

• benchmarking SLAM ydeevne under bevægelse og rod

Fordele / fordele

Ægte 360° horisontal scanning for sikrere bevægelse

Et fuldt 360° horisontalt LiDAR syn reducerer blinde pletter under drejninger og sidebevægelser, hvilket er nyttigt for humanoider, der ofte roterer på stedet.

Høj punktrate for realtids autonomi

En offentliggjort 200.000 punkter/s stream understøtter tæt opfattelse sammenlignet med mange lavkanal sensorer, hvilket forbedrer forhindringsdefinition og kortstabilitet.

Kompakt og let integration

Ved cirka 265 g og et lille kabinet er MID-360 velegnet til mobile robotter, hvor nyttelast og inerti betyder noget.

Branche-standard Ethernet-tilslutning

Brug af 100BASE-TX Ethernet forenkler integration med robotik computere systemer og ROS netværksmønstre.

FAQ Sektion

Hvad er Unitree G1 Mid360 LiDAR (G1-MID360L)?

Den Unitree G1 Mid360 LiDAR (G1-MID360L) er et 3D LiDAR modul knyttet til Livox MID-360, der bruges til at give 360° miljøopfattelse til navigation, kortlægning og forhindringsdetektion på Unitree G1 humanoid robot.

Hvordan fungerer G1-MID360L LiDAR?

Det udsender laserpulser (905 nm) og måler tilbagevenden tid for at opbygge en 3D punkt sky af det omgivende miljø. MID-360 streamer punkt skyer via Ethernet ved en typisk 10 Hz billedfrekvens og op til 200.000 punkter per sekund (første returnering).

Hvorfor er G1 Mid360 LiDAR vigtig for humanoide robotter?

Humanoide robotter opererer i menneskelige miljøer med rod, trange rum og hyppige drejninger. En 360° LiDAR forbedrer kollisionsundgåelse, ruteplanlægning, og SLAM kortlægning, hvilket hjælper robotten med at bevæge sig mere sikkert og konsekvent.

Hvad er fordelene ved MID-360 LiDAR på Unitree G1?

Nøglefordele inkluderer 360° horisontal dækning, bred vertikal FOV, høj punktrate (200k pts/s), kompakt størrelse og Ethernet output—som understøtter robust kortlægning og forhindringsdetektion for humanoid navigation.

Resumé

Den Unitree G1 Mid360 LiDAR (G1-MID360L) er et 3D sensor tilbehør tilpasset med Livox MID-360 LiDAR familien, der muliggør 360° opfattelse, SLAM kortlægning, og forhindringsbevidst navigation for Unitree G1 humanoid robot. Med en offentliggjort 200.000 punkter/s output, 10 Hz billedfrekvens, og et kompakt fysisk fodaftryk, er MID-360 klasse LiDAR bredt velegnet til forskning, uddannelse og virkelige humanoide mobilitetsscenarier, hvor pålidelig rumlig bevidsthed er essentiel.
