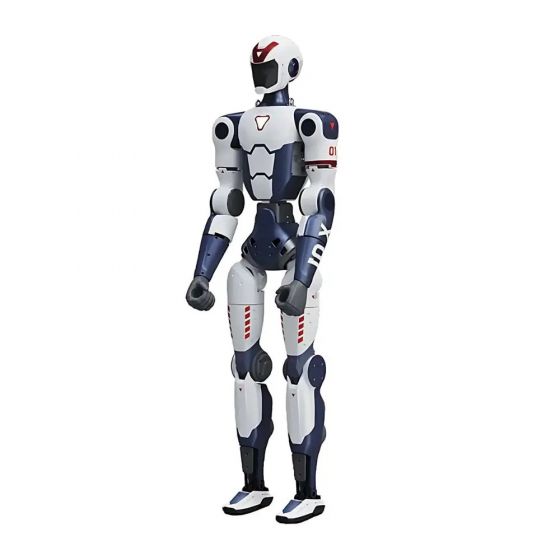

Unitree R1 Edu Pro A Humanoid Robot (R1 EDU U3)

Projekt i cechy

Humanoidalna struktura i konfiguracja stawów

R1 Edu Pro A jest zbudowany wokół kompaktowego humanoidalnego podwozia z ruchomymi nogami, talią, ramionami i głową, co umożliwia badania nad generowaniem chodu dwunożnego oraz planowaniem ruchu całego ciała. Oferty produktu dla R1 Edu Pro A określają łączną liczbę 40 stopni swobody (DOF), w tym stawy nóg, talii, ramion i głowy.

Kluczowe elementy strukturalne, które są często podkreślane w tej konfiguracji, obejmują:

• DOF nóg: 6 na nogę (wspierające zachowania wieloosiowe w stawie biodrowym i skokowym oraz aktywację kolana)

• DOF talii: 2 (przydatne do stabilizacji górnej części ciała i skręcania)

• DOF ramion: 5 na ramię (wspierające podstawowe zadania sięgania i manipulacji)

• DOF głowy: 2 (do wskazywania czujników i interaktywnych zachowań)

Zręczne ręce (trzy palce, kontrolowane siłą)

Cechą wyróżniającą konfiguracji „Pro A” jest włączenie dwóch rąk Dex3-1 kontrolowanych siłą z trzema palcami. Oferta określa 7 stopni swobody na rękę (kciuk 3 DOF, palec wskazujący 2 DOF, palec środkowy 2 DOF) i wskazuje, że ta wersja jest bez czujników dotykowych na rękach.

W praktyce, ręce z trzema palcami są często używane do wstępnych badań nad manipulacją i demonstracji planowania chwytów, gdzie kontrola siły może wspierać bezpieczniejsze interakcje kontaktowe i powtarzalne strategie chwytania.

Szczegóły dotyczące konstrukcji mechanicznej i serwisowej

Strona produktu opisuje puste stawy z wewnętrznym prowadzeniem kabli, podejście projektowe powszechnie stosowane w celu zredukowania zaczepiania kabli i uproszczenia konserwacji przy wielokrotnym użytkowaniu w laboratoriach. Zauważa również układy enkoderów stawowych (podwójne + pojedyncze) oraz zlokalizowane podejście do chłodzenia powietrzem.

Wymiary fizyczne i ładowność

Dla R1 Edu Pro A (R1 EDU U3) oferta podaje przybliżone cechy fizyczne: wysokość 1210 mm oraz waga ~25 kg. Określa również maksymalną ładowność jednego ramienia wynoszącą 2 kg.

Technologia i specyfikacje

Obliczenia wbudowane i łączność

R1 Edu Pro A opisany jest jako zawierający 8-rdzeniowy procesor o wysokiej wydajności jako podstawowe obliczenia, wraz z Wi-Fi 6 oraz Bluetooth 5.2.
Ta sama oferta odnosi się również do ścieżki aktualizacji za pośrednictwem stacji dokującej która może zwiększyć wbudowaną moc obliczeniową do podanej “100 TOPS” i wspomina o wsparciu algorytmów AI dla rozwoju wtórnego.

Percepcja i audio I/O

Dla percepcji konfiguracja wymienia antropomorficzną kamerę binokularną, powszechny wybór czujników do zadań związanych z głębokością, takich jak wykrywanie przeszkód, śledzenie wizualne i podstawowe rozumienie sceny.
Zauważa również głośnik i mikrofon jako standard, wspierający komunikaty głosowe, prostą interakcję audio lub zbieranie danych do eksperymentów HRI.

System zasilania i czas pracy na baterii

R1 Edu Pro A korzysta z zasilania z baterii litowej i podaje przybliżony czas pracy na baterii wynoszący 1 godzinę, z „inteligentną baterią” opisaną jako szybkozłączna.

Wsparcie dla deweloperów i symulacja

Oferta produktu wyraźnie podkreśla wsparcie dla rozwoju wtórnego i stwierdza, że zapewnia modele robotów i interfejsy symulacyjne kompatybilne z środowiskami symulacyjnymi takimi jak NVIDIA Isaac Sim.
Zauważa również inteligentne aktualizacje OTA, które mogą być istotne w środowiskach edukacyjnych, gdzie wiele robotów potrzebuje spójnych baz oprogramowania/firmware.

Zastosowania i przypadki użycia

Edukacja w dziedzinie robotyki i laboratoria STEM

R1 Edu Pro A jest reklamowany w scenariuszach edukacyjnych, w których uczniowie korzystają z praktycznego doświadczenia w:

• Fundamenty lokomocji dwunożnej (postawa, zamach, przejścia chodu)

• Kinematyka i dynamika robotów (kontrola w przestrzeni stawowej vs. przestrzeni zadania)

• Fuzja czujników i przepływy percepcji (widzenie stereoskopowe, podstawowa nawigacja)

• Wstępna manipulacja (sięganie, próby chwytania, bezpieczne zachowania kontaktowe)

Prototypowanie badań i rozwoju

W kontekście badań, średniej wielkości platforma humanoidalna może służyć jako pole testowe dla:

• Polityk lokomocji uczenia przez wzmocnienie zweryfikowanych w symulacji i przeniesionych na sprzęt

• Kontrola całego ciała (WBC) i eksperymenty z odzyskiwaniem równowagi

• Interakcja człowiek-robot demonstracje wykorzystujące wbudowane audio oraz ruch głowy/tułowia

Demonstracje i interaktywne wystawy

Dzięki zintegrowanemu audio I/O i widzeniu binokularnemu, platforma może być również dostosowana do kontrolowanych demonstracji—takich jak wycieczki, dni otwarte w laboratoriach czy interaktywne pokazy robotyki—gdzie stabilne zachowanie i bezpieczne ograniczenia operacyjne są priorytetem.

Zalety / Korzyści

Konfiguracja skoncentrowana na deweloperach

Wyraźne wsparcie dla wsparcie dla rozwoju wtórnego, aktualizacji OTA i integracji symulacji (w tym Isaac Sim) odpowiada powszechnym wymaganiom w laboratoriach uniwersyteckich i zespołach R&D, które szybko iterują przez wersje oprogramowania.

Praktyczna humanoidalna skala dla środowisk wewnętrznych

O wysokości około 1,21 m i ~25 kg, system jest wystarczająco duży, aby demonstrować dynamikę humanoidalną, pozostając jednocześnie zarządzalnym dla laboratoriów wewnętrznych pod względem przechowywania, transportu i planowania bezpieczeństwa.

Możliwość manipulacji bez pełnej instrumentacji dotykowej

Ręce kontrolowane siłą z trzema palcami wspierają wstępne eksperymenty z zręczną manipulacją bez złożoności (i kosztów) typowo związanych z w pełni dotykowymi rękami wielopalcowymi, jednocześnie umożliwiając znaczące zadania badawcze związane z chwytaniem.

Sekcja FAQ

Czym jest humanoidalny robot Unitree R1 Edu Pro A (R1 EDU U3)?

Ręce Unitree R1 Edu Pro A (R1 EDU U3) to humanoidalna konfiguracja skoncentrowana na edukacji i badaniach, zaprojektowana do eksperymentów z mobilnością AI, nauki robotyki i programowalnych zachowań autonomicznych.

Jak działa R1 EDU U3?

Działa jako dwunożny system humanoidalny z ruchomymi nogami, ramionami, talią i głową, wykorzystując obliczenia wbudowane, kamerę binokularną do percepcji oraz oprogramowanie kontrolne, które wspiera zarówno wstępnie zbudowane zachowania, jak i rozwój wtórny (niestandardowe programowanie).

Dlaczego humanoidalny robot taki jak R1 EDU U3 jest ważny?

Platformy badawcze humanoidalne pomagają zespołom badać lokomocję, równowagę, percepcję i interakcję w planie ciała bliższym środowiskom ludzkim—schodom, korytarzom i narzędziom—wspierając edukację i wczesne etapy R&D w obszarze AI wcielonej.

Jakie są korzyści z konfiguracji R1 Edu Pro A?

Kluczowe korzyści często wymieniane to 40 DOF, kontrolowane siłą zręczne ręce z trzema palcami (Dex3-1), zintegrowane widzenie binokularne, nowoczesna łączność bezprzewodowa (Wi-Fi 6 / Bluetooth 5.2) oraz wsparcie dla przepływów pracy symulacyjnych, takich jak Isaac Sim.

Podsumowanie

Ręce Unitree R1 Edu Pro A Humanoid Robot (R1 EDU U3) jest przedstawiane jako platforma humanoidalna skoncentrowana na deweloperach do edukacji i badań, łącząca ciało dwunożne o 40 DOF, kontrolowane siłą ręce z trzema palcami, obliczenia wbudowane, widzenie binokularne i przyjazne dla symulacji ścieżki rozwoju. Z konfigurowalnymi opcjami zakupu i cenami zależnymi od regionu, jest zazwyczaj oceniane jako praktyczny system laboratoryjny dla AI wcielonej, lokomocji i wstępnych eksperymentów z manipulacją.

Wyposażony w dwie zręczne ręce Dex3-1 kontrolowane siłą z trzema palcami (bez czujnika dotykowego).

Zręczne ręce mają 7 stopni swobody na rękę (kciuk 3, palec wskazujący 2, palec środkowy 2).

Stopień swobody (łącznie stawy): 40
Stopnie swobody na nogę: 6
Stopnie swobody dla talii: 2
Stopnie swobody na ramię: 5
Stopnie swobody na głowę: 2
Maksymalna ładowność jednego ramienia: 2 kg
Długość łydki + uda: 0,675 m
Długość jednego ramienia: około 0,435 m
Ekstremalny zakres ruchu stawów:
Talia: Y ±150°, R ±30°
Kolano: -10° do +148°
Biodro: Y ±157°, P -168° do +146°, R -60° do +100°
Puste stawy z wewnętrznym prowadzeniem kabli: Tak
Enkodery stawowe: Podwójne + Pojedyncze
System chłodzenia: Zlokalizowane chłodzenie powietrzem
Zasilanie: Bateria litowa
Podstawowa moc obliczeniowa: 8-rdzeniowy procesor o wysokiej wydajności
Głośnik i mikrofon standardowo
Wi-Fi 6, Bluetooth 5.2: Tak
Czujnik percepcyjny: Antropomorficzna kamera binokularna
Ładowarka (1), Inteligentna bateria (szybkozłączna) (1)
Pilot zdalnego sterowania (1)
Czas pracy na baterii: Około 1 godzina
Inteligentna aktualizacja OTA: Wsparcie
Rozwój wtórny: Tak

Wbudowana moc obliczeniowa zwiększona do 100 Tops stacji dokującej, umożliwiająca rozwój wtórny i w tym wsparcie algorytmów AI.

Wspiera rozwój wtórny na wysokim i niskim poziomie, zapewnia modele robotów i interfejsy symulacyjne oraz wspiera środowiska symulacyjne takie jak Isaac SIM.

Zapewnia doskonałe wsparcie techniczne, kompleksowe podręczniki rozwoju i wsparcie ekosystemu

Dołączone akcesoria:
1. Pilot zdalnego sterowania
2. Ładowarka do baterii
3. Torba transportowa dla robota
Uchwyt ochronny nie jest domyślnie dołączony
